束管監控系統產品概述

束管監控系統產品簡介

JSG8礦井火災束管監測系統主要由粉塵過濾器、單管、束管、分路箱、抽氣泵、氣體采樣控制柜、監控微機、束管專用色譜儀、打印輸出設備、系統軟件等組成。 系統是在微機控制下，由地面抽氣泵將井下氣體送入色譜儀，色譜儀檢測出結果后，由電腦進行分析，整個過程都在微機控制下進行，自動化程度高。可實現24小時連續在線檢測與分析，所有分析數據均可保留。以便工作人員對數據的再利用。

束管監控系統主要特點

1、束管負壓采樣、色譜分析，無需任何電化學傳感器；

2、自燃火災預防功能，通過對檢測數據趨勢分析及時準確預測自燃發火程度。

3、系統自動控制24小時在線監測，實現無人職守；

4、輸出功能齊全：產生正常分析、束管分析、趨勢分析報表及趨勢圖等11種圖表；

5、具有氣體含量超限自動報警功能；

6、數據庫記錄個數無限制，對歷史數據進行分析比較；

束管監控系統技術指標

1、束管監測路數：1～60路。

2、分析周期：一次進樣分析時間≤15min。

3、數據庫記錄個數：無限制。

4、束管取氣最遠距離：30Km。

5、檢測氣體成分及范圍：O2：0～25%， N2： O～98%， C02 、CH4 ： O～100%， CO、C2H4、C2H6、C2p ：O～5000ppm。

6、最小檢測濃度：FID≤0．5ppm；TCD≤10ppm。

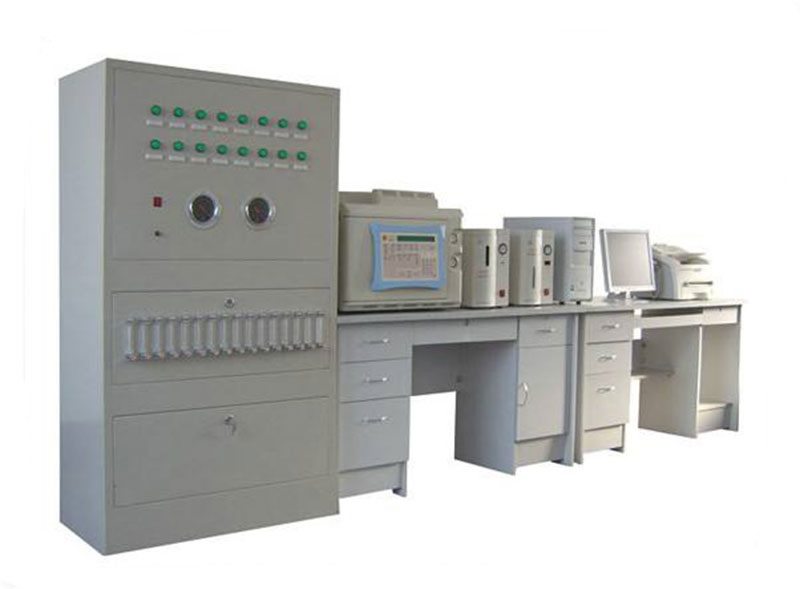

束管監控系統實物圖
