礦井火災束管監測系統產品概述

礦井火災束管監測系統介紹

礦用火災束管監測系統專業用于各類煤礦火災預報和防治工作。對井下任意地點的CO、CH4、C2H4、C2H6、C2p、CO2、O2、N2等氣體含量實現24小時連續監測，根據氣體變化趨勢判斷自燃發火程度，為綜合防治煤礦自燃火災確保安全生產提供科學依據。系統在地面設監測、分析中心，利用微機控制，通過抽氣泵將井下工作面、密閉、采空區的氣體經束管抽至地面監測室進行監測分析。可以指導采空區的配風、抽放瓦斯、調壓、注漿等工作；通過敷設束管還便于對一些工作人員無法到達或危險大的盲巷等地方的瓦斯等氣體成份濃度進行分析。

礦井火災束管監測系統組成

礦井火災束管監測系統主要由粉塵過濾器、單管、束管、分路箱、抽氣泵、氣體采樣控制柜、監控微機、束管專用色譜儀、打印輸出設備、系統軟件等組成。 系統是在微機控制下，由地面抽氣泵將井下氣體送入色譜儀，色譜儀檢測出結果后，由電腦進行分析，整個過程都在微機控制下進行，自動化程度高。可實現24小時連續在線檢測與分析，所有分析數據均可保留。以便工作人員對數據的再利用。

礦井火災束管監測系統特點

1、束管負壓采樣、色譜分析，無需任何電化學傳感器；

2、自燃火災預防功能，通過對檢測數據趨勢分析及時準確預測自燃發火程度。

3、系統自動控制24小時在線監測，實現無人職守；

4、輸出功能齊全：產生正常分析、束管分析、趨勢分析報表及趨勢圖等11種圖表；

5、具有氣體含量超限自動報警功能；

6、數據庫記錄個數無限制，對歷史數據進行分析比較；

礦井火災束管監測系統指標

1、束管監測路數：1～60路。

2、分析周期：一次進樣分析時間≤15min。

3、數據庫記錄個數：無限制。

4、束管取氣最遠距離：30Km。

5、檢測氣體成分及范圍：O2：0～25%， N2： O～98%， C02 、CH4 ： O～100%， CO、C2H4、C2H6、C2p ：O～5000ppm。

6、最小檢測濃度：FID≤0．5ppm；TCD≤10ppm。

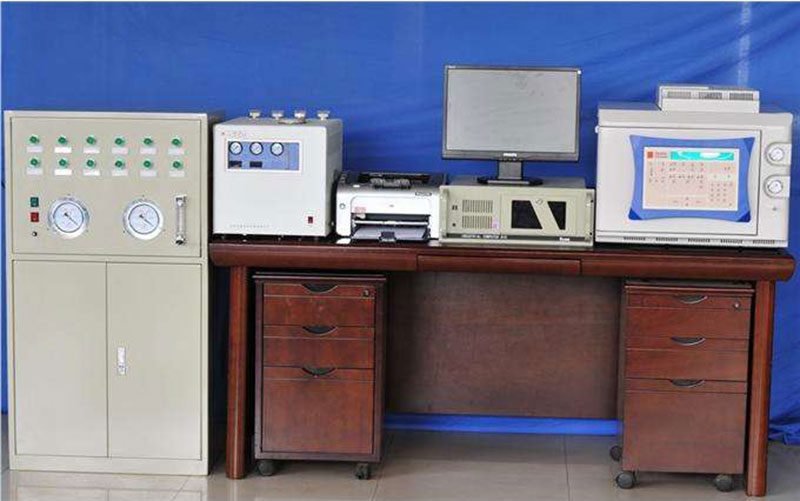

礦井火災束管監測系統實拍圖
