本發明涉及防塵噴頭技術領域，特別地，涉及一種具有范圍調節功能的防塵噴頭裝置。

背景技術：

噴頭，與噴嘴的意義非常接近，一個是俗稱一個是比較專業的說法，噴頭是很多種噴淋，噴霧，噴油，噴砂設備里很關鍵的一個部件，甚至是主要部件。

目前國內礦山通常采用噴淋水來降低揚塵，傳統的噴淋系統使用的噴頭多為霧狀、扇形或單面阻礙狀，上述噴頭在使用時一般都是直接固定設置的，當需要進行角度或范圍的調節時則無法實現，適用范圍較小，因此難以實現廣泛的應用。

技術實現要素：

本發明目的在于提供一種具有范圍調節功能的防塵噴頭裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供了一種具有范圍調節功能的防塵噴頭裝置，包括底板，底板下側設置有四個滾輪，所述底板上側固定連接有支撐柱，所述支撐柱頂端固定連接有水平調節裝置，水平調節裝置的左端下側通過鉸鏈轉動連接有豎直安裝板，豎直安裝板與水平調節裝置之間通過角度調節裝置相連接；所述豎直安裝板上均勻安裝有若干個噴頭，且底板上側設置有水箱，水箱通過軟管與噴頭相連接，且軟管上設有高壓泵。

作為本發明的進一步效果是：所述水平調節裝置包括水平柱，水平柱上開設有開口朝左設置的第一凹槽，第一凹槽內設置有移動柱，移動柱上開設有開口朝右設置的螺紋槽，螺紋槽螺紋連接有螺紋桿，螺紋桿穿過水平柱向右側延伸，且螺紋桿右端與電機輸出軸固定連接。

作為本發明的再進一步效果是：所述第一凹槽內側壁上對稱開設有兩個第一導向槽，第一導向槽內設置有第一導向桿，第一導向桿的另一端與移動柱固定連接。

作為本發明的再進一步效果是：所述移動柱直徑等于第一凹槽內徑。

作為本發明的再進一步效果是：所述角度調節裝置包括設置在移動柱下側的第一支承座，第一支承座上活動鉸接有轉動柱，轉動柱上開設有開口朝下設置的第二凹槽，第二凹槽內頂部固定連接有電磁鐵，電磁鐵下方設置有磁極，磁極下側連接有伸出柱，伸出柱底端通過第二支承座與豎直安裝板相連接。

作為本發明的再進一步效果是：所述第二凹槽內側壁上對稱開設有兩個第二導向槽，第二導向槽內設置有第二導向桿，第二導向桿的另一端與伸出柱側壁固定連接。

作為本發明的再進一步效果是：所述底板上還設有蓄電池，電機和電磁鐵均與蓄電池電連接。

本發明具有以下有益效果是：利用水平調節裝置和角度調節裝置來實現噴頭噴霧范圍的調整，便于根據不同的現場環境進行改變和調整，有效提高了噴霧除塵效果，應用范圍更廣，具有廣泛的推廣應用價值。

除了上面所描述的目的、特征和優點之外，本發明還有其它的目的、特征和優點。下面將參照圖，對本發明作進一步詳細的說明。

附圖說明

構成本申請的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

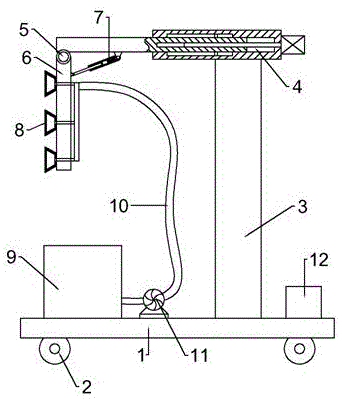

圖1是本發明優選實施例的結構示意圖；

圖2是本發明優選實施例水平調節裝置的結構示意圖；

圖3是本發明優選實施例角度調節裝置的結構示意圖。

具體實施方式

以下結合附圖對本發明的實施例進行詳細說明，但是本發明可以根據權利要求限定和覆蓋的多種不同方式實施。

請參閱圖1-圖2，在本實施例中，一種具有范圍調節功能的防塵噴頭裝置，包括底板1，底板1下側設置有四個滾輪2，所述底板1上側固定連接有支撐柱3，所述支撐柱3頂端固定連接有水平調節裝置4，所述水平調節裝置4包括水平柱401，水平柱401上開設有開口朝左設置的第一凹槽402，第一凹槽402內設置有移動柱403，移動柱403上開設有開口朝右設置的螺紋槽404，螺紋槽404螺紋連接有螺紋桿405，螺紋桿405穿過水平柱401向右側延伸，且螺紋桿405右端與電機406輸出軸固定連接，當需要移動噴頭8時，啟動電機406，使電機406正向轉動，電機406驅動螺紋桿405轉動，與螺紋桿405相配合的移動柱403朝第一凹槽402外側移動，從而實現噴頭8位置的改變；當電機406輸出軸反向轉動時，移動柱403朝第一凹槽402內側移動；

所述第一凹槽402內側壁上對稱開設有兩個第一導向槽407，第一導向槽407內設置有第一導向桿408，第一導向桿408的另一端與移動柱403固定連接。

所述移動柱403直徑等于第一凹槽402內徑。

請參閱圖1和圖3，水平調節裝置4的左端下側通過鉸鏈5轉動連接有豎直安裝板6，豎直安裝板6與水平調節裝置4之間通過角度調節裝置7相連接；所述豎直安裝板6上均勻安裝有若干個噴頭8，且底板1上側設置有水箱9，水箱9通過軟管10與噴頭8相連接，且軟管10上設有高壓泵11，所述角度調節裝置7包括設置在移動柱403下側的第一支承座701，第一支承座701上活動鉸接有轉動柱702，轉動柱702上開設有開口朝下設置的第二凹槽703，第二凹槽703內頂部固定連接有電磁鐵704，電磁鐵704下方設置有磁極705，磁極705下側連接有伸出柱706，伸出柱706底端通過第二支承座707與豎直安裝板6相連接，當需要改變噴頭8的噴霧角度時，對電磁鐵704通入正向電流，則電磁鐵704會產生與磁極705相同的磁性，從而對磁極705進行排斥，磁極705帶動伸出柱706向外側移動，從而使豎直安裝板6繞鉸鏈5轉動；當電磁鐵704通入的電流方向改變時，電磁鐵704會產生與磁極705相反的磁性，由此對磁極705進行吸引，實現了伸出柱706向第二凹槽703內側移動，則豎直安裝板6會繞鉸鏈5作逆時針轉動，如此便可以實現噴頭8噴霧角度的調整，便于根據不同的現場環境進行改變和調整，有效提高了噴霧除塵效果，應用范圍更廣，具有廣泛的推廣應用價值。

所述第二凹槽703內側壁上對稱開設有兩個第二導向槽708，第二導向槽708內設置有第二導向桿709，第二導向桿709的另一端與伸出柱706側壁固定連接。

所述底板1上還設有蓄電池12，電機406和電磁鐵704均與蓄電池12電連接。

本發明的工作原理是：當需要移動噴頭8時，啟動電機406，使電機406正向轉動，電機406驅動螺紋桿405轉動，與螺紋桿405相配合的移動柱403朝第一凹槽402外側移動，從而實現噴頭8位置的改變；當電機406輸出軸反向轉動時，移動柱403朝第一凹槽402內側移動；

當需要改變噴頭8的噴霧角度時，對電磁鐵704通入正向電流，則電磁鐵704會產生與磁極705相同的磁性，從而對磁極705進行排斥，磁極705帶動伸出柱706向外側移動，從而使豎直安裝板6繞鉸鏈5轉動；當電磁鐵704通入的電流方向改變時，電磁鐵704會產生與磁極705相反的磁性，由此對磁極705進行吸引，實現了伸出柱706向第二凹槽703內側移動，則豎直安裝板6會繞鉸鏈5作逆時針轉動，如此便可以實現噴頭8噴霧角度的調整，便于根據不同的現場環境進行改變和調整，有效提高了噴霧除塵效果，應用范圍更廣，具有廣泛的推廣應用價值。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明保護范圍之內。
