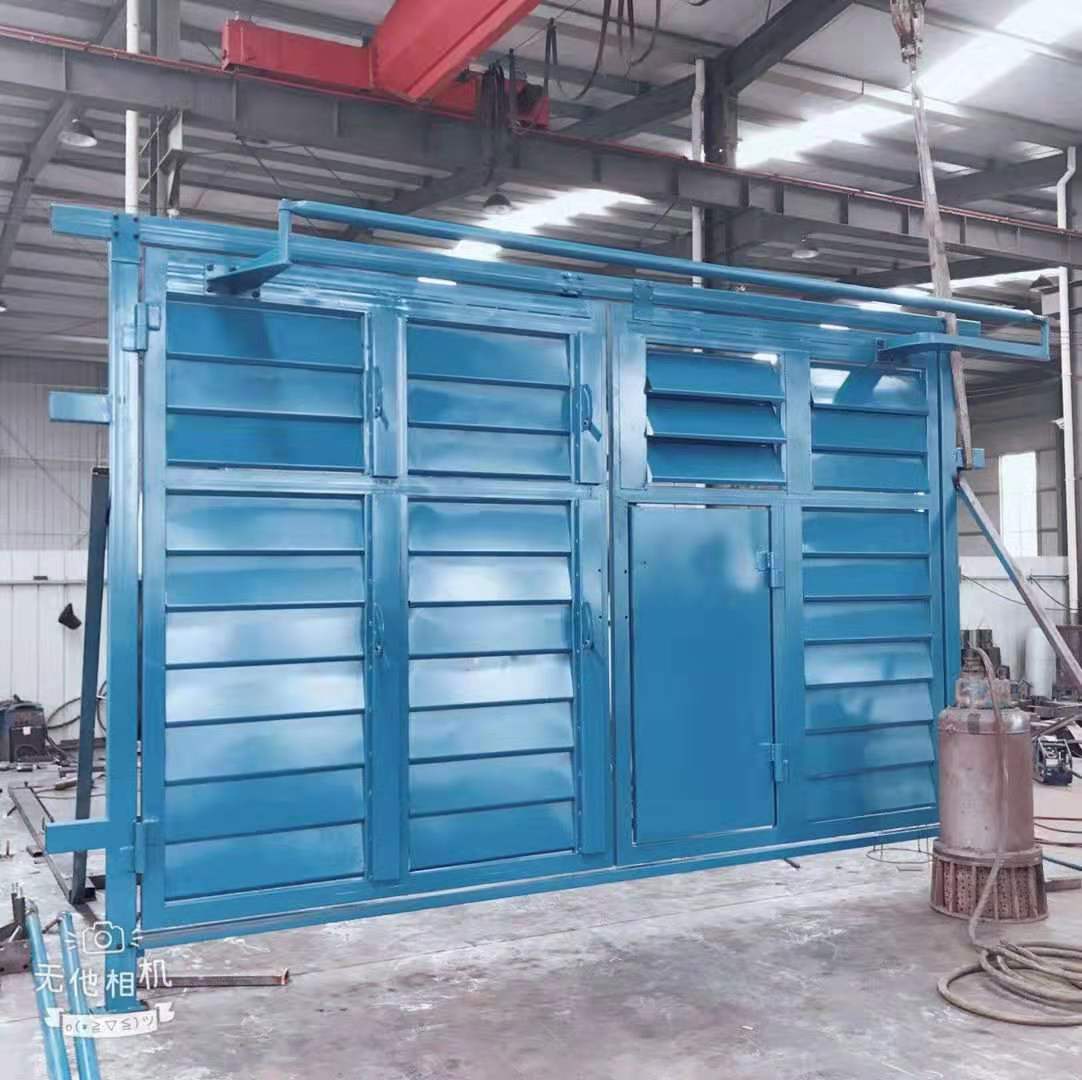

風門推拉式百葉窗工作原理

（1）該裝置分別安裝在每道風門的右側單扇門上部，人員通過風門從里側向外開門時，直接推風門（14）上的推板（1），推板（1）沿推板頁軸（16）旋轉移動且推動推板頂桿（2）前移，推板頂桿（2）前端斜面與百葉窗里部滾動軸承（3）接觸并使其外移、上移，同時使得百葉窗6沿百葉窗端軸6旋轉且拉動百葉窗連接立板（5）下移，帶動通過百葉窗連接立板銷軸（19）與其連接的百葉窗（1）各沿其百葉窗端軸旋轉打開，完成卸壓并隨后推開風門。百葉窗（1）旋轉打開的同時，百葉窗6外部斜支板（6）亦旋轉上移且?guī)?dòng)百葉窗與四連桿連板（12）僅沿其百葉窗與四連桿連板滑槽（巧）上移，而不與下部四連桿角鐵立板（側面）（10）、四連桿07）等發生連動關系，即推或拉開風門卸壓機構即有關聯又各自獨立單元?jiǎng)幼鳎＿^(guò)風門后，手部離開推板，百葉窗（1）在重力作用下自動施轉復位，并帶動百葉窗6里部滾動軸承（3）旋轉下移壓在推板頂桿（2）前端斜面上，促使推板頂桿

（2）回縮，推板（1）復位。實現從里部推開風門時，卸壓、推門、復位短時間一氣呵成，操作快捷、方便、省力。

人員通過風門從外部向里開門時，直接沿箭頭方向拉動拉桿（7 ) ,拉桿橫軸（8）帶動拉桿橫軸滾動軸承（9）外移并與四連桿角鐵立板（正面）（1 1）接觸，在四連桿（17）作用下亦推動其外移、上移，同時與之一體的百葉窗與四連桿角鐵立板（側面）（10）亦外移、上移，同時推動與之連接的四連桿連板02）上移，再推動百葉窗6外部斜支板（6）上移，同時使百葉窗6沿百葉窗端軸6旋轉且拉動百葉窗連接立板（5）下移，帶動通過百葉窗連接立板銷軸（19）與其連接的百葉窗（1一 6）各沿其百葉窗端軸旋轉打開，完成卸壓并隨后拉開風門。過風門后，手部離開拉桿，百葉窗（1）、拉桿等在重力作用下自動復位。實現從外部拉開風門時，卸壓、拉門、復位短時間一氣呵成，快捷、方便、省力
