氣動無壓風門工作原理
氣動風門自動開啟裝置是利用煤礦井下壓縮空氣作為動力源克服通風負壓產生的力以開啟風門，由供風管路、主控裝置及2個氣缸組成，同時控制2道風門，且能夠相互閉鎖。

在風門外側安裝風壓氣缸，氣缸拉桿頭部鋼絲繩連接風門扇。當行人和車輛通過時，即將風壓開關開至啟動位置這時氣缸開始充氣，氣缸內部因風壓將氣缸頂出，拉缸頭部鋼絲繩拉動風門使風門打開這時可以將風壓開關打回中間位置，待行人和車輛通過后將風門另一側的風壓開關打至關閉位置，這時氣缸內部釋放氣壓，拉桿收縮至初始位置，拉桿頭部鋼絲繩解除對風門的拉力，風門在自身重力和拉簧的作用下自動關

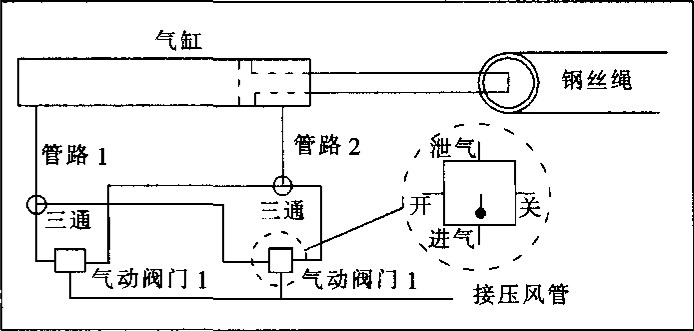

                                                                  氣動風門氣動裝置工作原理示意圖
