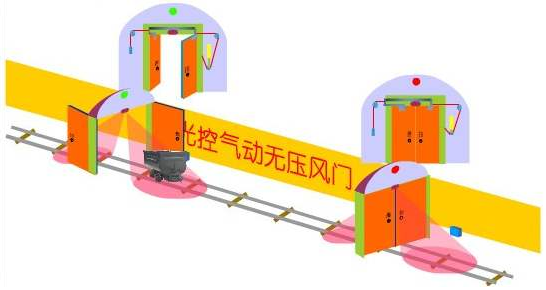

平衡式自動風門,液壓光控平衡風門通過光控感應、液壓動力控制風門開啟關閉,平衡式自動風門采用正反向風門,確保車輛、人員通行不會造成風流短路;根據現在科技發展,平衡式自動風門同時實現地面調度室控制臺遠程操控井下自動風門的開啟與關閉。
工藝:風門焊接平整,不得出現漏焊、脫焊等現象;風門整體噴涂成黃色,漆面光滑、平整,無氣泡、漏噴等現象;風門平面周?chē)N紅白相間反光貼,門扇貼限高、限寬標識。
材質:平衡式自動風門使用鋼制 Q235;
使用壽命:不小于15年;
質保期:3年;
資質:供貨商提供近2年內與500萬噸及以上煤礦至少合作過3次,提供平衡式自動風門供貨合同,并無不良質量事件發生。

平衡式自動風門,液壓光控平衡風門技術要求
5.3.1型號:KXJ-2×4.5/660
5.3.2平衡式自動風門有效斷面:4200x3000mm;
5.3.4風門承受負壓:≥3000pa;
5.3.5風體結構形式:平衡式:兩扇門異向?qū)﹂_(kāi)式
5.3.6門體材質:門體框架用50×50×3的方管焊接而成;門板厚:2.5mm冷軋板 ;耐溫:-30-120℃保持原有密封性能。
5.3.7本安控制電路:電壓DC24V,電流≤30mA;
a.額定電壓:660 V;
b.額定電流: 4.5A;
c.機械壽命:10×104次;
d.工作制:反復短時工作制。
e.耐壓:(將變壓器初級拆開)
主回路相地耐壓3000V 加電1分鐘;
主回路相相耐壓3000V 加電1分鐘;
控制回路耐壓 1500V 加電1分鐘;
f.本安控制電路:正常工作直流電壓不大于24V,電流不大于30mA。
5.3.8信號燈閃爍頻率: 0.5 Hz~1.0Hz,斷續比為1∶1。
5.3.9信號燈燈光強度: 50m處可見。
5.3.10信號提示裝置: LED顯示。
5.3.11隔爆電機額定功率: 2.2kw;
5.3.12電機絕緣等級:不小于F級。
5.3.13電機防護等級:不小于IP56。
5.3.14電動機冷卻方式:自冷。
5.3.15鋼絲繩直徑:11mm
鋼絲繩結構:6×19
鋼絲繩拉力(kN):10
5.3.16額定工作制:為間斷工作制。
5.3.18噪音:不大于80dB。
5.3.19風門主體密封:采用可換式橡膠密封帶,密封帶應安裝牢固、平整、無間斷粘接、無局部扭曲等缺陷,閉門狀態下,密封帶壓縮量一致。
5.3.20風門開啟壓力小,漏風量小,無論采用何種形式,風門的漏風率不能大于3%。
5.3.21一套自動風門應至少包括兩道風門,兩道風門之間實現機械或電氣閉鎖。
5.3.22風門可實現自動電力控制開閉、手動按鈕電力控制開閉、人工人力控制開閉三種方式,三種方式可實現切換。自動電力控制開閉方式下可實現無人看管;在不能完全自動且有電情況下,可實現手動按鈕電力控制開閉;在無電情況下,可實現人工人力控制開閉。
5.3.23自動風門須有開閉位置檢測功能;防夾車功能、信號提示功能;當車輛停車及所在位置符合要求時,紅綠色通行信號燈轉換,車輛通行完畢后,風門自動關閉。
5.3.24廠家負責自動風門井下安裝指導、現場調試和技術培訓,提供良好的技術支持和售后服務,設備質保期三年,負責設備的終身維護。
平衡式自動風門,液壓光控平衡風門結構和控制性能
(1)控制柜材料為鋼Q235A。控制箱隔爆面參數應符合圖紙要求。L≥25;l≥9;ic≤0.5;粗糙度6.3。
(2)控制柜符合GB3836.1-2010、GB3836.2-2010和GB3836.4-2010的有關規定,取得指定檢驗單位發放的“防爆合格證”;控制柜防爆標志: Exd[ib]Ⅰ;
(3)電氣保護:具有過載、短路、斷相、欠壓、過壓、漏電保護、漏電閉鎖、具有軟硬件自檢功能;
(4)應采用防銹防腐處理,有足夠的強度和剛度,堅固耐用不變形,可拆卸重復使用
(5)控制柜應能在下列條件下正常工作
a周?chē)h(huán)境溫度-20℃~+40℃;
b海拔不超過2000米;
c周?chē)諝庀鄬?duì)濕度不大于95%RH(+25℃時);
d在有瓦斯、煤塵爆炸性氣體混合物的環境中;
e在無破壞絕緣的氣體或蒸汽環境中;
f水平安裝傾斜度不超過15°;
g能防止滴水的地方;
h無振動和沖擊振動的地方;
i污染等級為3級;
(6)特性
a.用交流接觸器和隔離開關作為主回路;
b.主腔內機芯采用小車式結構;
c.具有正反控制的兩個660V輸出回路;
d.具有正反控制的機械閉鎖;
e.具有觀察可編程序控制器顯示狀態的觀察窗;
f.具有地面遠程操控井下風門設備;
g.具有語音報警、提示功能;
