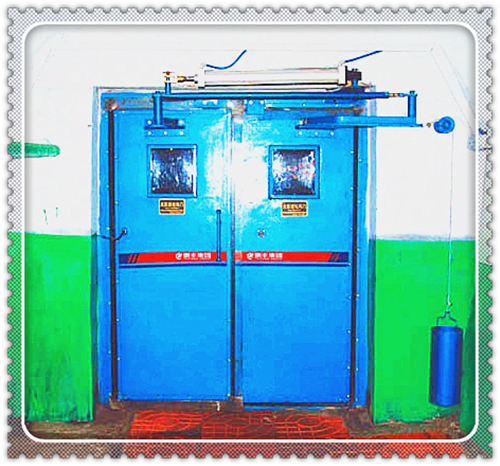

礦井井下風門經常受到負壓的影響,開啟困難,為了方便風門開啟,減少風門開啟時不安全事故的發生,設計了一種負壓風門卸壓把手,既方便了風門開啟,也使操作簡單,效果明顯增強。
提供一種煤礦負壓風門卸壓把手,以解決上述背景技術中提出的問題。
煤礦負壓風門卸壓把手效果:
本煤礦負壓風門卸壓把手,通過兩側鋼板將彈簧固定在中間,負壓風門卸壓把手通過手桿的推、拉作用,帶動彈簧的拉伸,使得風門內外均壓,從而方便風門的開啟,節省了職工的體力,提高了工作效率。更重要的是卸壓把手的安全效益,因為它的使用,扼制了風門擠壓事故的發生,保障了職工的安全。
煤礦負壓風門卸壓把手實施方式
下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
一種煤礦負壓風門卸壓把手,包括門體1、卸壓把手2彈簧3和鋼體4,門體1上設有三個相同的固定板11,固定板11通過螺母固定連接于門體1上,門體1上安裝有卸壓把手2和透明窗口12,透明窗口12便于看到礦井門內外的狀況,不需要每次都開門,相當的方便;卸壓把手2的上端面安裝有手桿21,手桿21的下端安裝有第一圓鋼22,第一圓鋼22的下端安裝有鋼體4,鋼體4為空心圓環結構,且鋼體4與第一圓鋼22之間留有空隙,不是固定連接,使彈簧3伸縮時,可以通過空隙使內外氣壓達到平衡,鋼體4的外側面設有膠皮,使之連接在門體上更加牢固;鋼體4的下端連接有第二圓鋼41,第一圓鋼22和第二圓鋼41之間連接有彈簧3,彈簧3貫穿連接于鋼體4中,彈簧3的兩側安裝有鋼板221,鋼板221對彈簧3起到固定作用;第二圓鋼41的下端安裝有第三圓鋼42,第二圓鋼41與第三圓鋼42之間通過支撐架43固定連接。
對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。
