自動式無壓風門
全自動氣動不銹鋼無壓風門
作者:helilong 時間：2020-06-10 16:05

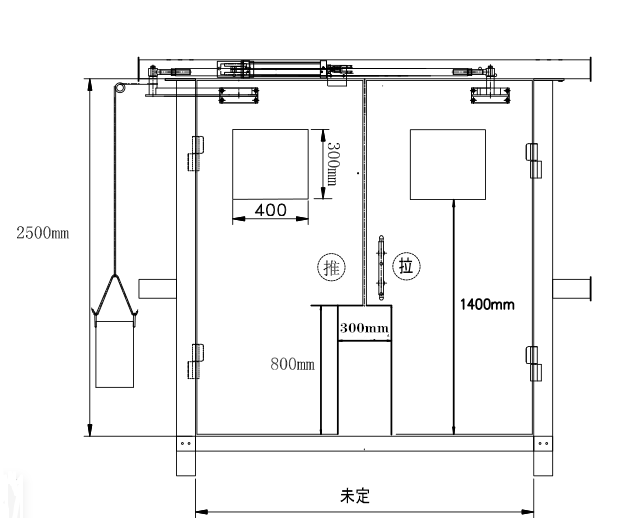

全自動氣動不銹鋼無壓風門 寬2400mm*高2500mm
（二）組成部分及要求
（2）風門主體，ZMK127礦用風門電控裝置主機，語音報警器，紅外傳感器，開閉傳感器，防夾傳感器，氣缸，氣管等組成。要求具有地面上傳，遠程監控，檢測功能，聯網等功能。
風門兩道為一套，每道門配備一組控制裝置，不銹鋼風門可實現自動和手動兩種調節方式。
技術參數
控制裝置工作電壓：AC127V；
語音報警器：DC12V
紅外傳感器：DC12V
風門開閉狀態傳感器：DC12V
工作電流：<350 mA；
輸入氣壓：0.5~1Mpa；
汽缸長度：80mm；
傳感器探測有效距離：10米。
（一） 門體要求
1）開啟壓力小，漏風量小，漏風率不能大于3%；
2）風門開關平穩，無沖擊，安全可靠，具有反向風門功能；
3）門框采用不低于100×50×4矩形不銹鋼（304）鋼管加工。門扇骨架結構采用不低于50×50×4矩形管焊接(龍骨結構),門扇均包覆焊接2mm不銹鋼（304）板，驅動臂鋼板厚度不小于10mm,平衡機構采用曲柄連桿機構，連桿平衡機構為鋼制，門鉸鏈為滾動軸承支撐。
4）不銹鋼無壓風門最大承受負壓3000Pa，異向同步開閉，門扇開啟角度90°，凈通過寬度尺寸2400mm,凈通過高度尺寸2500mm。
（二） 全自動風門控制裝置的功能要求:
1）全自動控制狀態下，車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方便實用。
2）每道風門均采用了反風設計，保證了在礦井停電情況下可依靠人力開閉風門。
3）具備應急解除閉鎖功能，特殊情況下，可解除兩道風門的閉鎖，使兩套風門全部鎖定在打開狀態。
4） 具備語音聲光報警報功能，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。
5）紅外傳感器發出紅外線,行人經過紅外線時，風門自動打開，行人經過后風門自動關閉。行人也可按動按鈕來打開風門，行人經過后風門自動關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不開啟。
（二）組成部分及要求
（2）風門主體，ZMK127礦用風門電控裝置主機，語音報警器，紅外傳感器，開閉傳感器，防夾傳感器，氣缸，氣管等組成。要求具有地面上傳，遠程監控，檢測功能，聯網等功能。
風門兩道為一套，每道門配備一組控制裝置，不銹鋼風門可實現自動和手動兩種調節方式。
技術參數
控制裝置工作電壓：AC127V；
語音報警器：DC12V
紅外傳感器：DC12V
風門開閉狀態傳感器：DC12V
工作電流：<350 mA；
輸入氣壓：0.5~1Mpa；
汽缸長度：80mm；
傳感器探測有效距離：10米。
（一） 門體要求
1）開啟壓力小，漏風量小，漏風率不能大于3%；
2）風門開關平穩，無沖擊，安全可靠，具有反向風門功能；
3）門框采用不低于100×50×4矩形不銹鋼（304）鋼管加工。門扇骨架結構采用不低于50×50×4矩形管焊接(龍骨結構),門扇均包覆焊接2mm不銹鋼（304）板，驅動臂鋼板厚度不小于10mm,平衡機構采用曲柄連桿機構，連桿平衡機構為鋼制，門鉸鏈為滾動軸承支撐。
4）不銹鋼無壓風門最大承受負壓3000Pa，異向同步開閉，門扇開啟角度90°，凈通過寬度尺寸2400mm,凈通過高度尺寸2500mm。
（二） 全自動風門控制裝置的功能要求:
1）全自動控制狀態下，車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方便實用。
2）每道風門均采用了反風設計，保證了在礦井停電情況下可依靠人力開閉風門。
3）具備應急解除閉鎖功能，特殊情況下，可解除兩道風門的閉鎖，使兩套風門全部鎖定在打開狀態。
4） 具備語音聲光報警報功能，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。
5）紅外傳感器發出紅外線,行人經過紅外線時，風門自動打開，行人經過后風門自動關閉。行人也可按動按鈕來打開風門，行人經過后風門自動關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不開啟。
