龍首礦現有通風系統按照采區劃分,分為兩個獨立的子系統,即東中西采區通風系統和西二采區通風系統。東中西采區通風系統為新2#井、新1#井、混合井、老坑斜坡道、西一斜坡道進風,37行回風井回風的對角抽出式通風系統,主扇安裝在地表37行回風井井口,型號為2臺DK-10-№35型對旋軸流風機并聯,裝機總功率2840 kW,變頻調速控制;西二采區通風系統為輔助斜坡道、副井進風,回風井回風的對角抽出式通風系統。主扇安裝在地表回風井井口,型號為1臺DK46-10-№33型對旋軸流風機,裝機功率 2×500kW,變頻調速控制。同時將現有風門進行升級改造,安裝抗地壓自動風門一套,實現風門遠程開啟、關閉功能及狀態顯示功能。

電液自動無壓風門使用條件
1、巷道負壓0-3000Pa。
2、安裝的地點巷道圍巖穩定,巷道變形小,且無嚴重淋水。
3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。
4、工作環境:-30℃~40℃
5、安裝現場具備380V電壓,以滿足控制系統電壓需求。

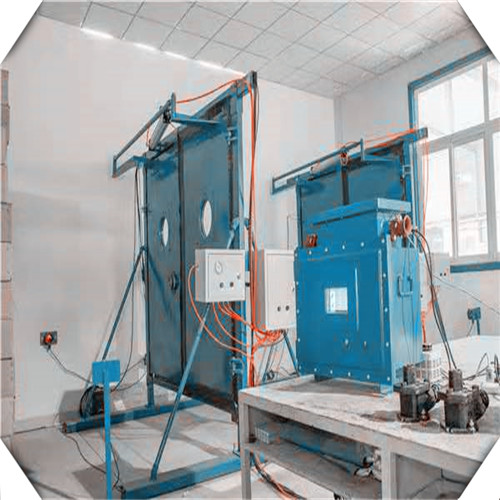

電液自動無壓風門結構組成
1、風門結構組成:
無壓風門為分體結構,在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁等組成。門框采用鋼制型材焊接而成;門扇采用鋼制型材做骨架;門扇與連桿連接調節,使得風門能可靠關閉。
2、電控裝置系統:
2.1安裝位置:
防爆電控箱安裝于巷道壁上。
2.2系統組成:
風門控制系統由風門主電控箱、隔爆兼本安型聲光報警器、紅外對射、本安接線盒、風門開閉狀態傳感器、油缸、油管、控制線路等附件構成。
2.3運行原理:
開門信號采用紅外傳感器方式,紅外傳感器安裝在門扇兩側的巷道壁上。
當車輛或行人到達風門紅外對射時,自動感應信號,其信號經PLC處理后輸出,直接控制風門液壓閥開啟風門;門綠色指示燈亮,語音提示“開門請注意,離開請關門”,此時,車輛或行人可安全通過風門。通過風門紅外對射時,延時一定時間風門自動關閉。
