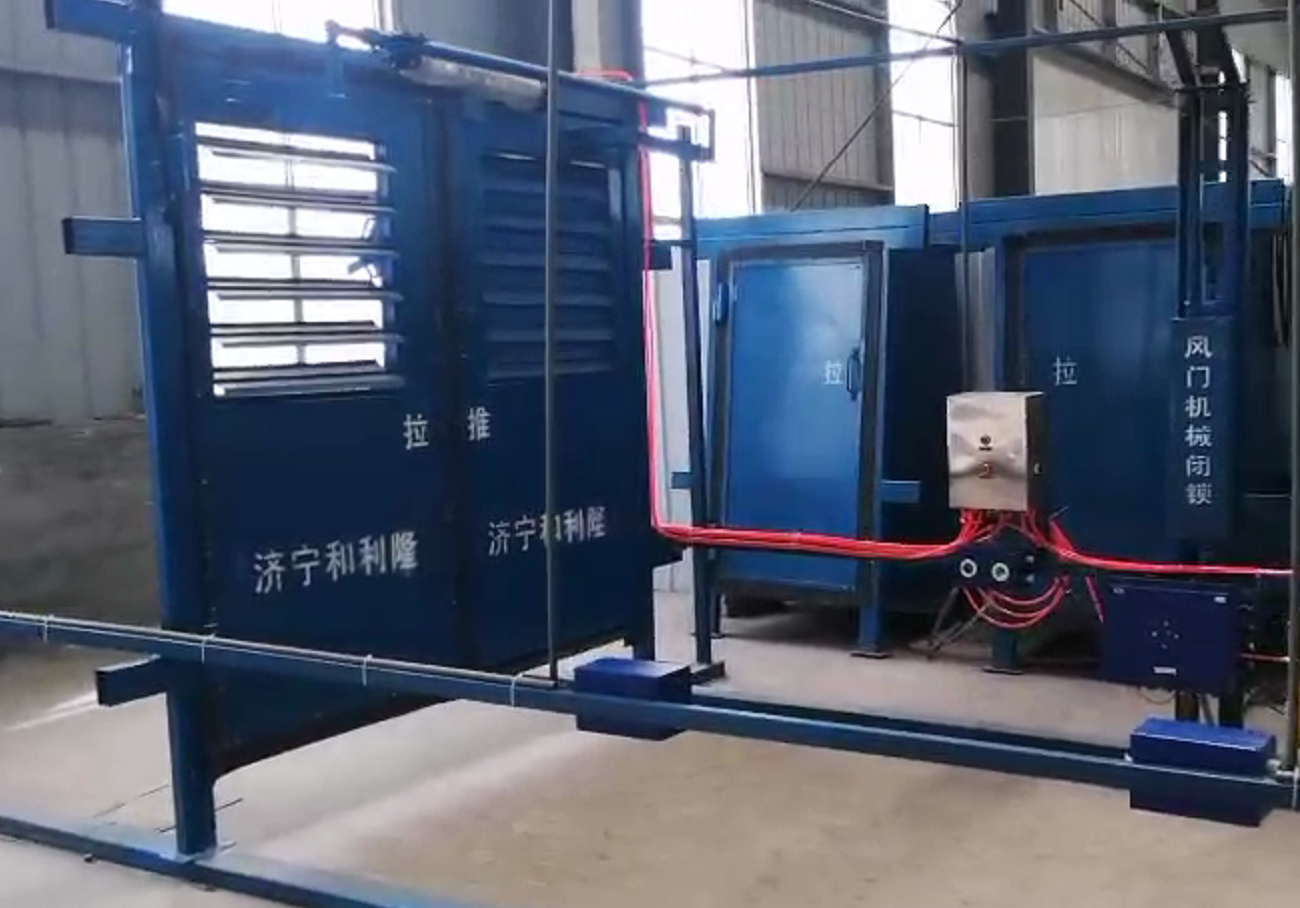

氣動風門為兩道門，每道門裝配一組氣控系統（兩組為一整套系統），門內門外各有一控制開關。兩道門的氣控系統由各組的開關信號所連接。當打開風門A門時，A門的開門信號開門的同時關閉掉B門的開關信號，從而使B門的開關近鈕失去開關作用，B門的開關信號雖然斷開，但并不關閉B門的氣缸執行器，所以繼續利用正在工作的氣缸執行器來達到安全閉鎖的功能。當關閉A門時，斷開B門的控制信號也同時關閉，B門恢復正常。

當打開風門B時，B門的開門信號開門的同時關閉掉A門的開關信號，從而使A門的開關按鈕失去開關作用；A門的開關信號雖然斷開，但并不關閉A門的氣缸執行器，所以繼續利用正在工作的氣缸執行器來達到安全閉鎖的功能。當關閉B門時，斷開A門的控制信號也同時關閉，A門恢復正常，從而達到安全開門關門及閉鎖的目的。



氣動風門技術參數：

1、使用流體：空氣(經40微米濾網過濾，系統已裝備)

2、動作方式：內部引導式

3、潤       滑：系統已裝備，適當潤滑可提高使用壽命

4、使用壓力：kgf/cm1.5-8.0

5、工作溫度：℃-5-60

6、最大耐壓力：1Mpa

7、調壓范圍：0.05-0.85Mpa(0.51-8.7kgf/cm)
