目前，應用于煤礦井下的風門種類很多，有手動、氣動、電動、液動等多種形式，普遍存在風壓較大時開啟困難，關閉沖擊力大，易發生擠傷人事故，同時風門故障率高，影響通風系統合理穩定，影響煤礦安全生產。針對上述問題，研發一種礦用無壓風門。

一種礦用無壓風門，包括門框立柱、門軸、兩扇門扇、橫梁和關門重錘，其特征是兩扇門扇的上端靠近門軸的位置分別固定連接左、右支臂，左、右支臂的外端通過連接軸分別連接連桿的兩端，形成四連桿機構。本實用新型可使兩扇風門異向同時開啟，靠關門重錘的重力作用使風門自動關閉。該風門開啟省力，不受風壓大小影響，行人行車安全可靠；結構簡單，能雙向阻斷風流，一道風門解決了正反風問題；故障率低，減小了風門日常維護工作量，避免了風門傷人事故，保證了通風系統穩定，可靠。

1.一種礦用無壓風門，包括門框立柱、門軸、兩扇門扇、橫梁和關門重錘，其特征是：兩扇門扇的上端靠近門軸的位置分別固定連接左、右支臂，左、右支臂的外端通過連接軸分別連接連桿的兩端，形成四連桿機構。

礦用無壓風門是鐵礦、煤礦等井下巷道里常見設備，它是在正反風門的基礎上改型且加裝平衡連桿，把兩個門扇上的壓力通過連接桿抵消達到省力的目的研發而來的。隨著科學技術的發展，手動開閉逐步被自動控制系統運作所取代。

包括門框立柱、門軸、兩扇門扇、橫梁和關門重錘，其特征是：兩扇門扇的上端靠近門軸的位置分別固定連接左、右支臂，左、右支臂的外端通過連接軸分別連接連桿的兩端，形成四連桿機構。當其中一扇風門受到一定的推力作用時，通過四連桿機構，可使兩扇風門異向同時開啟，靠關門重錘的重力作用使風門自動關閉。

本實用新型的效果：可使兩扇風門異向同時開啟，靠關門重錘的重力作用使風門自動關閉。該風門開啟省力，不受風壓大小影響，行人行車安全可靠；結構簡單，能雙向阻斷風流，一道風門解決了正反風問題；故障率低，減小了風門日常維護工作量，避免了風門傷人事故，保證了通風系統穩定，可靠。

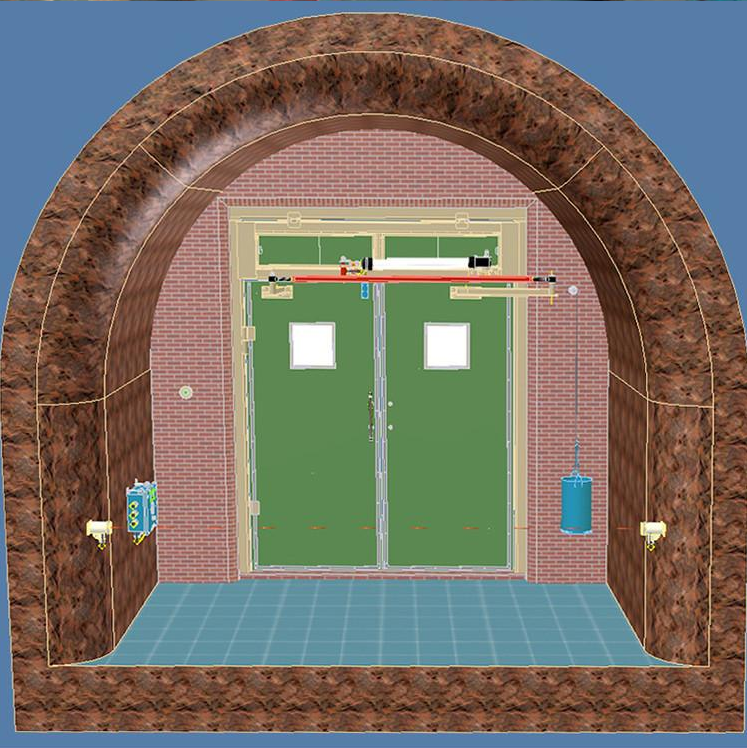

具體結構如下：左右兩扇門扇4、6分別通過門軸2安裝在兩側門框立柱 1上，在上端組裝橫梁10，按現有技術在門扇6上連接關門重錘9，其改進的技術要點是：兩扇門扇4、6的上端靠近門軸的位置分別固定連接左、右支臂3、7，左、右支臂3、7的外端通過連接軸8分別連接連桿5的兩端，形成四連桿機構。
