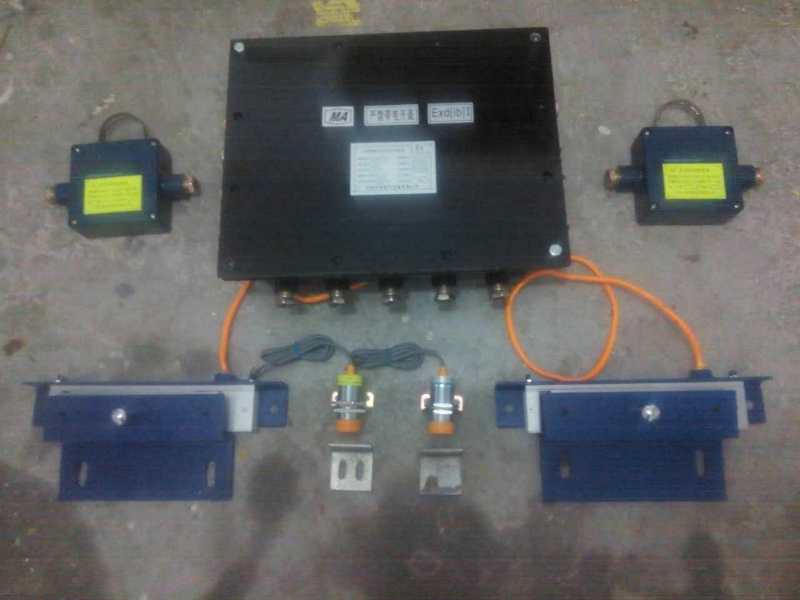

礦用風門電磁閉鎖裝置，包括電控裝置主機、穩壓電源、第一電磁鎖、第二電磁鎖、第一聲光報警器、第二聲光報警器、第一門磁開關傳感器、第二門磁開關傳感器、第一風門、第二風門，其中穩壓電源、第一電磁鎖、第二電磁鎖、第一聲光報警器、第二聲光報警器、第一門磁開關傳感器、第二門磁開關傳感器、第一風門和第二風門分別與電控裝置主機連接，其中第一風門內裝設有第一電磁鎖、第一門磁開關傳感器和第一聲光報警器，第二風門內裝設有第二電磁鎖、第二門磁開關傳感器和第二聲光報警器。各個器件用防爆電纜連接。

所述的包括第一緊急按鍵、第二緊急按鍵和串口通訊接口，第一緊急按鍵和第二緊急按鍵分別與電控裝置主機連接，所述的串口通訊接口設置在電控裝置主機上。

風門電磁閉鎖裝置原理：

第一風門和第二風門均關閉狀態下，第一電磁鎖和第二電磁鎖均不上鎖，第一聲光報警器、第二聲光報警器均亮綠燈，無聲音提示；當其中一道門（如第一風門）打開，第一聲光報警器A亮綠燈，語音提示“風門打開，請及時通過并隨手關好風門”；同時，第二風門立即上鎖，第二聲光報警器亮紅燈，語音提示“遠方風門打開，請您稍候”。待被打開的門（如第一風門）關閉到位后，此時兩扇門電磁鎖又處于均不上鎖狀態，語音提示取消, 第一聲光報警器和第二聲光報警器均亮綠燈;由于某種原因當兩扇門均未關到位,或者使用者同時拉開門時(第一門磁開關傳感器和第二門磁開關傳感器同時檢測到第一風門和第二風門均打開), 第一聲光報警器和第二聲光報警器語音提示報警聲, 以便在門還未完全開啟時提醒工作人員，此時已經處在危險狀態，請不要繼續開門。

 在緊急或者異常狀態下，按下主機上的第一緊急按鍵和第二緊急按鍵，此時兩扇門均可被打開（即第一電磁鎖和第二電磁鎖均處于不上鎖狀態），需再次按第一緊急按鍵和第二緊急按鍵，使其復位，方可取消雙開功能，回到聯動互鎖功能狀態。第一緊急按鍵或第二緊急按鍵分別是就地控制和遠程調度室控制）。電控裝置主機上設置有串口通訊接口。
