縱向撕裂檢測裝置產品概述

縱向撕裂檢測裝置工作原理

縱向撕裂檢測裝置將縱向撕裂檢測裝置兩根引出線接入KHP-Z型主機，正常時，傳感器處于斷開狀態，輸出高電平。若皮帶撕裂，有物料（煤）約1200g落入傳感器上，導點橡膠使鍵盤兩根引線短路，輸出低電平，撕裂指示燈亮，主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。

縱向撕裂檢測裝置產品調試

將縱向撕裂檢測裝置安裝于皮帶下方，兩根引出線分別接至KHP-Z帶式輸送機綜合保護裝置主機的“接地”和“撕帶”接口上，皮帶機正常運轉時，用手輕輕壓按撕裂傳感器傳感面，皮帶機應停機，監控儀主機面板上的“撕帶”指示燈亮，同時應發出響亮的“撕帶”語言報警聲。

縱向撕裂檢測裝置產品參數

1 接點容量：12V/0.2A。

2 接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω。

3 動作值

壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0V。

4 動作值允許誤差范圍

壓敏式撕裂傳感器動作誤差±10％ 兩輸出端子應接通 ，接通電阻＜0.2Ω

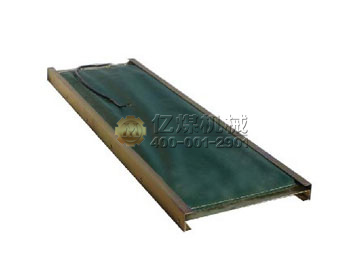

縱向撕裂檢測裝置實物圖
