KD-150型坑道鉆機產品概述

KD-150型坑道鉆機產品介紹

KD-150型坑道鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。具有重量輕、分解性強、便于搬遷、安裝等特點。

KD-150型坑道鉆機產品特點

1、KD-150型坑道鉆機油壓自動給進機構，提高鉆進效率，減輕工人勞動強度。

2、體積小、重量輕。

3、采用雙柱支撐，施工時占用場地面積小，結構緊湊。

4、鉆機、水泵分別傳動，便于施工場地的布置。

5、重量輕、分解性強、便于搬遷、安裝。

KD-150型坑道鉆機技術參數

鉆機：

鉆進深度：　150m 開孔直徑：　 91mm 終孔直徑：　 59mm 　

鉆桿直徑：　 42mm 鉆孔傾角：　0°-360° 　

鉆機外廓尺寸（長×寬×高）：　1405×800×2105 (mm) 　

水泵外廓尺寸（長×寬×高）：　1100×480×850 (mm)

回轉器：　

立軸內徑：　52mm 立軸轉速（三檔）：　140、295、470、790、1010r/min 　

立軸行程（KD100-4）：　450mm 　立軸空載向上最大移動速度：　 0.05m/s

立軸空載向下最大移動速度：　0.067m/s 　

立軸最大給進壓力：　15KN

立軸最大起重力：　25KN

卷揚機　

最大提升能力（單繩）：　11KN 　卷筒圓周線速度（二層）：　0.255、0.51、1.02m/s 　

卷筒直徑：　145mm 鋼絲繩直徑：　9.3mm

鋼絲繩容量：　27m

主機電動機　

型號 ：　Y160M-4         額定功率：　11KW          額定轉速：　1460r/min

水泵　

最大排量 ：　77L/min    最大工作壓力：　1Mpa     額定工作壓力：　0.7Mpa

油泵　

類型：　齒輪泵           型號：　YBC-12/80           額定壓力　：　8Mpa 　

流量：　8ml/r             額定轉速：　1440r/min

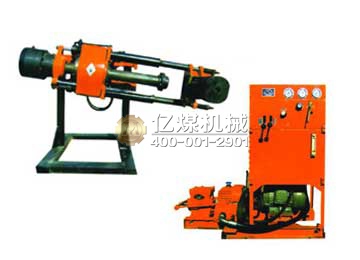

KD-150型坑道鉆機產品實物圖
