KHYD80-ZJ鉆架支撐巖石電鉆
作者: 時間：2019-10-09 09:25
KHYD80-ZJ鉆架支撐巖石電鉆產品概述
KHYD80-ZJ鉆架支撐巖石電鉆產品介紹
KHYD80-ZJ型鉆架支撐巖石電鉆具有功率大，結構簡單，重量輕，不卡鉆，進退自由，操作方便等特點。該鉆機為煤礦專用產品，主要用于采掘工作面打探水孔、打防突措施孔、煤層注水孔、放炮落煤孔和巖石鉆孔。
KHYD80-ZJ鉆架支撐巖石電鉆結構特征
KHYD80-ZJ鉆架支撐巖石電鉆主要由YBDZ礦用防爆型專用電鉆電動機、減速箱、機架、立柱、鉆具五部分組成。減速箱和電動機連成一體稱為主機，主機通過鏈輪、鏈條在機架上前后移動，鏈條掛在減速箱的鏈輪上并固定在機架上。機架固定在立柱上，可在立柱上，上下移動及調節傾角。
KHYD80-ZJ鉆架支撐巖石電鉆技術參數
|
參數名稱 |
單位 |
KHYD80-ZJ |
KHYD95-ZJ |
KHYD110-ZJ |
|
功率 |
kW |
3 |
4 |
5.5 |
|
鉆進深度 |
m |
20 （巖石）， 40 （煤） |
30 （巖石），50（煤） |
40（巖石），70（煤） |
|
鉆孔直徑 |
mm |
Φ 32 ～Φ 50 （巖石） Φ 55 ～Φ 90 （煤層） |
Φ 32 ～Φ 50 （巖石） Φ 55 ～Φ 90 （煤層） |
Φ 32 ～Φ 50 （巖石） Φ 55 ～Φ 90 （煤層） |
|
輸出轉速 |
r/min |
320 |
230 |
230 |
|
輸出扭矩 |
N·m |
≥ 65 |
≥ 100 |
≥ 210 |
|
推力 |
kN |
≥ 65 |
≥ 100 |
≥ 120 |
|
后退力 |
kN |
≥ 10 |
≥ 15 |
≥ 25 |
|
適應巖性硬度系數 |
|
f<10 |
f<10 |
f<10 |
|
主機外形尺寸 |
mm |
760 × 440 × 400 |
760 × 440 × 400 |
800 × 440 × 400 |
|
主機重量 |
kg |
80 |
95 |
110 |

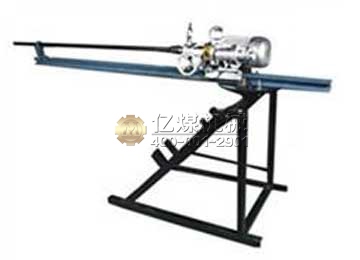

KHYD80-ZJ鉆架支撐巖石電鉆實物圖
