抗靜電風筒產品概述

抗靜電風筒產品介紹

1.風筒接縫

a: L=3m時,縱向接縫不多于1處;

L=5m時縱向接縫不多于4處;

L=10m時縱向接縫不多于2處。

b:D=300,400,500mm時,圓周接縫不多于2處

D=600,800，1000時圓圈接縫不多于3處

2.翻邊長度：L1=150mm，L2=200mm

3.端圈彎曲變形量小于或等于原直徑的1.2%,端圈的斷面與導風筒線不垂直度不大于4?.

4.風筒吊環（扣）：

a:兩端吊環距端圈200mm處起，在風筒圓周接縫與風筒內圈壓條交叉點安裝吊掛，吊掛間隔一個內圈掛一個，間距為2倍節距（300mm）吊環安裝牢固、無漏風。

b: L=3米或5米時，吊環安裝成扭轉量不超過風筒圓周長的24分之1, L=10米時,吊環安裝成扭轉量不超過風筒圓周長的16

分之1。

5.風筒通風性能

a:風筒千米風阻、千米漏風率符合表3

表3

風筒內徑mm 百米風阻N?s2/m8 百米漏風率%

300 ≤1728.0 ≤5.0

400 ≤410.0

500 ≤134.0

600 ≤54.0

800 ≤13.0

注：L=10米，L=20米，L=30米，L=40米，L=50米

b:耐負壓按表4規定、經耐負壓試驗不產生風筒脫節、涂覆布撕裂、和內圈壓條離層、接縫開口等異常現象。風筒直徑收縮率符合表4規定：

表4

風筒直徑mm 內圈節距mm 耐負壓性Pa 風筒直徑收縮率%

300～500 150 ≥4500 5

600～800 100 ≥4000 3

7風筒涂覆布符合MT383-1995的標準。

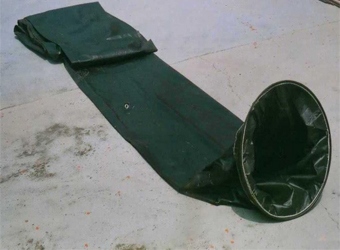

抗靜電風筒產品實物圖
