鋼軌無孔夾緊裝置產品概述

鋼軌無孔夾緊裝置產品介紹

GWJ型鋼軌接頭無孔夾緊裝置適用于鋼軌或焊縫發生傷損時的應急處理，以及鋪設無縫線路時鋼軌臨時連接。主要用于鐵路鋼軌或焊縫發生傷損時的應急處理，以及鋪設無縫線路時鋼軌的連接。其中GWJ-60與GWJ-60(D)適用于60kg/m、GWJ-50與GWJ-50(D)適用50kg/m鋼軌臨時連接。結構合理，鋼軌接頭阻力大；
操作便捷，安全可靠；具有鎖緊螺母防松機構，保持螺栓副夾緊力不變；夾體采用優質合金鋼，螺栓材質選用高強度優質合金鋼，經鍛造并進行熱處理。

鋼軌無孔夾緊裝置產品參數

GWJ-60 GWJ-60D
（GWJ-60組合） GWJ-50 GWJ-50D
(GWJ-50組合)
適用鋼軌規格（kg/m） 60 60 50 50
額定扭矩（N.m） 900 900 850 850
鋼軌接頭縱向阻力
（安裝一副）（Kn） ≥250 -- ≥260 --
鋼軌接頭縱向阻力
（安裝二副）（Kn） ≥150 ≥130
鋼軌接頭縱向阻力
（安裝三副）（Kn） ≥360 ≥350 ≥350 ≥330
重量（一副）(kg) 19 9.5 16 8

鋼軌無孔夾緊裝置操作方法

本裝置可一個(大)或三個(一大兩小)配合魚尾板使用，也可二個(兩小)配合鼓包夾板使用。作業時先調整軌縫（裂縫）至兩邊軌枕的距離，扒掉鋼軌下 面少量石渣，軌腰處放入魚尾板。夾頭凹槽斜面擱置在鋼軌底部的斜面上，穿入螺栓，同時反復擰緊兩端螺母至額定扭矩，放下防松板。

鋼軌無孔夾緊裝置拆卸方法

拆夾體時，先翻起防松板，插入拔銷固定防松板。放松兩端螺母，但螺母不得與螺栓脫離。敲擊魚尾板與夾體側面，待夾體松動后放松兩端螺母，拆下夾體。

鋼軌無孔夾緊裝置注意事項

夾頭凹槽斜面一定要擱在鋼軌底部的斜面上。兩端螺母同時接近達到額定扭矩左右，三副組合使用時，再次復緊中間夾體兩端螺母同時接近達到額定扭矩左右。如防松板卡不住螺母，可稍微轉動螺母（順時針）以調整六角螺母的角度，再放下防松板（不允許逆時針調整六角螺母的角度，放下防松板）。拆夾體時，放松兩端螺母，但螺母不得直接與螺栓脫離，避免魚尾板與夾體彈出擊傷人體。
螺母達到額定扭矩工作下，螺栓與螺母使用次數不得超過20次。GWJ-60、GWJ-50三副組合使用，該加緊裝置有效工作時間72小時；GWJ-50與GWJ-50（D）三副組合使用，該夾緊裝置有效工作時間36小時。列車按正常速度運行(V≤120km/h)。

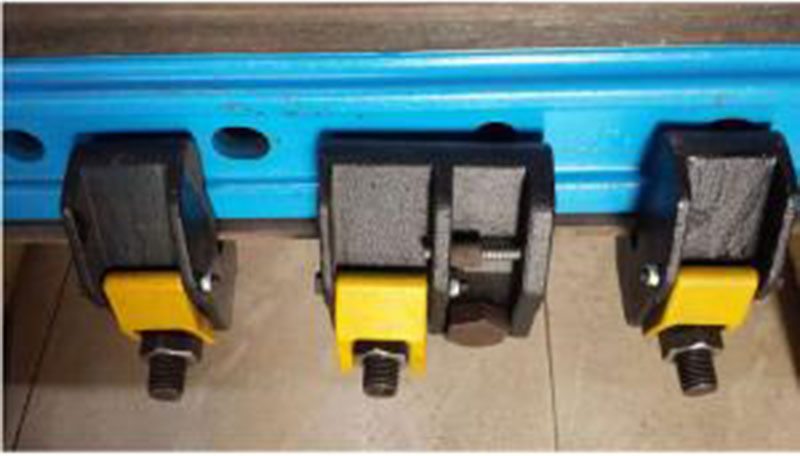

鋼軌無孔夾緊裝置實物圖
