電子皮帶秤產品概述

電子皮帶秤介紹

電子皮帶秤是對包括ICS電子皮帶秤（又名通過式皮帶秤）、定量給料機、DGP吊掛式皮帶秤等在內的所有皮帶秤的一個總稱。一般情況下ICS皮帶秤是指安裝在長的輸送皮帶架上的單獨的一個稱重裝置，它只有稱重架、傳感器和儀表組成，沒有驅動電機等級動力裝置，它只對輸送皮帶上通過的物料作稱重累計作用，不控制物料流量的大小。它的優點是造價低、安裝簡單不需要對原有設備做太大改動，不足之處是受輸送皮帶影響大計量精度不高。定量給料機是有環形皮帶、秤架、電機、稱重和測速傳感器等組成的一個整體，它是集稱重計量與流量控制于一體的連續稱重設備，也叫調速秤。DGP吊掛秤是指用稱重傳感器把整個（包括環形皮帶、秤架、電機、傳感器等）秤體吊掛起來的一種連續稱量裝置，它的特點是整個稱體吊掛不受其它因素影響，所以計量精度高，還可根據流量控制給料裝置的給料速度以達到定量給料的目的。

電子皮帶秤結構

電子皮帶秤承重裝置的秤架結構主要有雙杠桿多托輥式、單托輥式、懸臂式和懸浮式4種。雙杠桿多托輥式和懸浮式秤架的電子皮帶秤計量段較長，一般為2～8組托輥，計準確度高，適用于流量較大、計量準確度要求高的地方。單托輥式和懸臂式秤架的電子皮帶秤的皮帶速度可由制造廠確定，適用于流量較小的地方或控制流量配料用的地方。

稱重顯示器主要有數字顯示和漢字顯示兩種，漢字顯示為數字顯示的升級產品。

稱重顯示器有累計和瞬時流量顯示，具有自動調零、半自動調零、自檢故障、數字標定、流量控制、打印等功能。

漢字顯示除此之外還能顯示速度。漢字顯示在操作時有功能顯示，能更好的幫助使用人員操作。

電子皮帶秤，由秤架，測速傳感器，高精度測重傳感器，電子皮帶秤控制顯示儀表等組成，能對固體物料進行連續動態計量。

電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

電子皮帶秤技術參數

單托輥皮帶秤精度：+/-1%

四托輥皮帶秤精度：± 0.125%

稱量范圍：0～8000t/h

皮帶寬度：300~2400mm

皮帶速度：0~4m/s

遠傳傳輸：1000m

皮帶輸送機傾角：0～30°

電子皮帶秤工作安裝條件

環境溫度： 機械：-20℃～+50℃ 儀表： 0℃～40℃

電源電壓： 220V（+10﹪、-15﹪） 50Hz±2﹪

相對濕度：150%

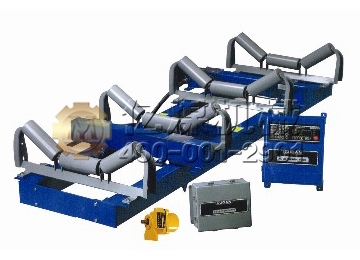

電子皮帶秤實物圖
