CWC3便攜式瓦斯抽放多參數測定儀產品概述

CWC3便攜式瓦斯抽放多參數測定儀說明

CWC3型便攜式瓦斯抽放多參數測定儀是用于管徑D≤100mm的瓦斯抽放管道參數測定的智能化測量儀表，特別適用于鉆場單個鉆孔封孔前、封孔后的鉆孔參數測定，是一種便攜式礦用本質安全型儀器，防爆標志為Exib I，可測定的參數包括氣體流量、瓦斯?jié)舛群凸艿镭搲海瑫r可測定抽放管道的瓦斯混合流量和純甲烷流量。測定的所有數據都可存儲、顯示和打印。儀器具有掉電自動保護功能以及電源欠壓指示功能。儀器數據存儲量大，可存儲綜合測定數據100組、單參數測定數據300組。

CWC3便攜式瓦斯抽放多參數測定儀主要特點：

⑴　儀器本身自帶渦街流量傳感器，自成一體，無需另外配備孔板、均速管或皮托管，流量系數直接固化在軟件中，用戶無法改變，這可避免因輸錯系數而造成測定數據不準確的問題。
⑵　使用方便。用戶只需用軟管與儀器連接好即可進行測量工作。
⑶　阻力損失小，對氣體流場影響小。
⑷ 穩定可靠，測量精度高。

WC3型便攜式瓦斯抽放多參數測定儀技術參數

1、 儀器測量范圍及誤差：
參數名稱 測量范圍 誤差
氣體流量 0.35~7.00 m3/min ±2.5%
瓦斯?jié)舛?0~100% ±2.5%
管道負壓 0~100 Kpa ±2.0%
2、工作電源：電池組由六節Ni-p/2.7Ah鎳氫電池與4只0.51Ω/10W水泥電阻串聯組成；電池組用環氧樹脂灌封后置于IP54防護外殼中。
3、工作參數：
整機最大工作電流：150mA， 最大工作電壓：8.1V
UO ： 8.1V IO ：3.4A
4、連續工作時間：≥8h
5、防爆形式：礦用本質安全型，防爆標志：Exib I
6、外型尺寸：300mm×150mm×270mm
7、質量：<5Kg
8、環境條件：
溫度0~40℃
濕度≤95%
大氣壓：86~110Kpa。
適用于具有甲烷，煤塵等爆炸性混合物的煤礦井下。

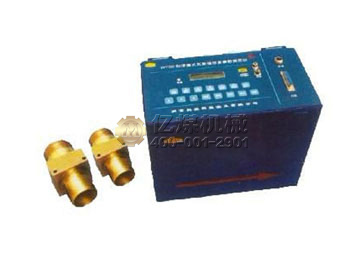

WC3型便攜式瓦斯抽放多參數測定儀實物圖
