YPF膜片壓力表
作者: 時間：2019-10-23 08:59
YPF膜片壓力表產品概述
YPF膜片壓力表產品介紹
YPF膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。YPF膜片壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的壓力清楚地在刻度盤上指示出來。
YPF膜片壓力表結構原理
YPF膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。
YPF膜片壓力表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。 YPF膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。
YPF膜片壓力表在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
YPF膜片壓力表技術指標
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝
表殼外徑(Ф)；100
YPF膜片壓力表技術參數
| 型號 | 標度范圍 |
承壓部 寸D1 |
表殼 外徑D |
重量kg |
| YPF-100A |
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa |
φ85 | φ100 | 1.6 |
|
YPF-100B YPF-100B-F |
||||
| φ115 | ||||
| YPF-150A | φ85 | φ150 | 1.8 | |
|
YPF-150B YPF -150B-F |
||||
| φ115 | ||||
|
YPF-100B YPF-100B-F |
0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa |
φ160 | φ100 | 2.9 |
|
YPF-150B YPF-150B-F |
φ160 | φ150 | 3.2 |

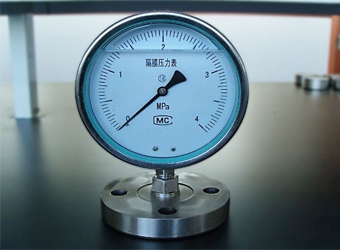

YPF膜片壓力表實物圖
