KGF2風量傳感器產品概述

KGF2風量傳感器工作原理

根據卡曼渦節理論，在無限界流場中垂直插入一根無限長的非線性阻力體時(阻力體稱旋渦發生體)，則在一定的雷諾數范圍內(Red=200~5*10000)，阻力體下游會產生兩排交替的、內旋的旋渦列，而其旋渦率正比于流速。公式表示：f=St V/d 式中：f—旋渦頻率 St—常數(斯特拉哈爾數范圍為0.21)　V—風速 d—旋渦發生體線徑 因此，只要測出f，就可以知道風速V，這樣測量的風速就歸結為測量旋渦頻率，而超聲波風量傳感器就是利用超聲波被旋渦調制的原理來測定旋渦頻率的。 KGF2型礦用風量傳感器采用超聲波測量原理，具有技術先進、使用方便、長期使用穩定可靠、免維護等特點。

KGF2風量傳感器產品用途

主要用于煤礦井下各種坑道、風口、扇風機井口等處的封速、風量的檢測，以確保井下的通風安全，可于國內外的各種煤礦安全監測系統配套使用。

KGF2型風量傳感器指標

防爆形式 礦用本質安全型“ExibI”

測量范圍 風速0.3m/s~15m/s

坑道斷面積 小于30m/s(可任意設置)

允許誤差 小于±0.3m/s

重復性誤差 讀數值+1%

輸出信號 200Hz~1000Hz/5Hz~15Hz 4~20mA/1~5mA/RS485總線

工作電壓 本安DC12V~18V

工作電流 不大于100mA

換能器工作頻率 140~150kHz

外型尺寸及質量 370mm×160mm×55mm 2kg

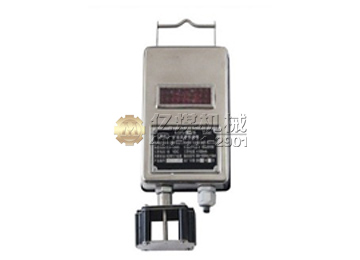

KGF2風量傳感器實物圖
