礦用監測監控系統計算機用電纜產品概述

礦用監測監控系統計算機用電纜概述

計算機用電纜通常是由幾根或幾組導線每組至少兩根絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。

本產品適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。

為了減少回路間的相互串?dāng)_和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。

屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對屏蔽對之間出現電位差時，不會影響信號的傳輸質量。

礦用監測監控系統計算機用電纜技術參數

產品額定電壓(U0/U):300/500V

長期工作溫度為70℃

敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃

最小彎曲半徑：無鎧裝層應小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍

在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應不小于2500MΩ·Km

各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路

電纜的線芯和線芯之間以及屏蔽之間應經受50HZ，交流2000V電壓試驗5min不擊穿。

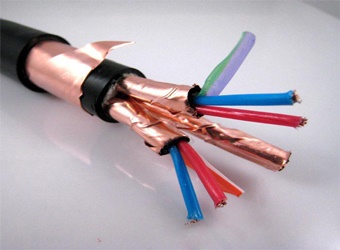

礦用監測監控系統計算機用電纜實物圖
