GLp00硫化氫傳感器產品概述

GLp00硫化氫傳感器產品介紹

GLp00礦用硫化氫傳感器是為了監控礦井硫化氫含量變化而研制的專用儀表，該傳感器能自動將礦井硫化氫轉變?yōu)闃?biāo)準電信號輸送給關聯設備。具有就地顯示硫化氫含量值、超限聲光報警及斷電功能。

GLp00硫化氫傳感器適用范圍

GLp00礦用硫化氫傳感器主要用于煤礦井下的硫化氫監測，適用于井下巷道，工作面瓦斯抽放管道等有必要進行硫化氫檢測的場所。

防爆形式：礦用本質安全型；

防爆標志：Exib I

GLp00硫化氫傳感器工作原理

GLp00型硫化氫傳感器采用了電化學pS敏感原件。實際測量時，當敏感原件接觸到環境中擴散的pS氣體通過過濾塵罩經pS敏感原件透氣膜擴散進入到具有恒定電位的電極上，在電極催化劑作用下與電解液中水發生陽極氧化反應。在工作電極上所釋放的電子產生與pS濃度成正比的電流經檢測電路溫度補償再經A/D轉換器轉換后進入單片機處理成與被測硫化氫值線性一致的頻率（電流）信號送往井下系統分站，同時實現本機就地硫化氫數字顯示。送達分站的硫化氫信號經過通信接口裝置和電纜送到地面控制中心站，實現井下硫化氫的連續實時監控。

GLp00硫化氫傳感器產品參數

工作電壓：(9～24.5) VDC；

額定工作電壓：18.5 VDC；

工作電流：≤80 mA（額定工作電壓時）；

輸出信號制式：頻率型(200～1000) Hz（脈沖寬度大于0.3 ms）；

測量范圍1×10-6 pS

基本誤差，1×10-6 pS

相對誤差0～100 ±5

傳輸距離：2 km；

響應時間：不大于50s；

報警功能：報警聲級強度在距其1m遠處的聲響信號的聲壓級應不小于80dB(A)；

光信號應能在黑暗中20m遠處清晰可見；

防爆型式：ExibdⅠ礦用本安兼隔爆型。

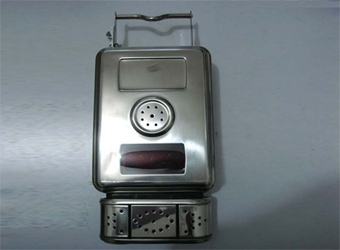

GLp00硫化氫傳感器產品實拍圖
