GPD60礦用本安型壓力傳感器產品概述

GPD60礦用本安型壓力傳感器產品介紹

GPD60礦用本安型壓力傳感器是KJ345-F2 礦用本安型壓力監測分站和GUD30礦用本安型傾角傳感器的關聯設備，主要用于對煤礦井下工作面的液壓支架的壓力進行采集，采集到的壓力以電壓信號的形式傳給壓力監測分站。

GPD60礦用本安型壓力傳感器型號意義

型號：GPD60礦用本安型壓力傳感器；

G——礦用傳感器；

P——配套組件；

D——電器參量；

60——測量范圍，兆帕。

GPD60礦用本安型壓力傳感器工作環境

a）溫度: 0℃ ～40℃；

b）相對濕度: <95%RH；

c）大氣壓力: 80 kPa～106 kPa；

d）機械環境: 無顯著振動和沖擊的場合。

e)適用于有瓦斯和煤塵爆炸的危險環境中。

GPD60礦用本安型壓力傳感器技術特征

1、額定工作電壓：5V；工作電流：≤20mA

2、測量范圍：0MPa～60MPa

3、基本誤差：≤5% （相對滿量程）

4、測量3路壓力信號。

5、輸出信號：0.5V～4.0V，負載電阻不小于10kΩ。

6、傳感器到壓力監測分站的最大傳輸距離10m（使用MHYBV煤礦用通信電纜，導線截面積不小于0.3mm2 ）。

7、回程誤差應符合基本誤差的要求

8、重復性應符合基本誤差的要求

9、壓力傳感器的測量部分經密封性試驗后，其測量值下降不得超過2%。

10、壓力傳感器經過載試驗后，應符合基本誤差和回程誤差的要求。

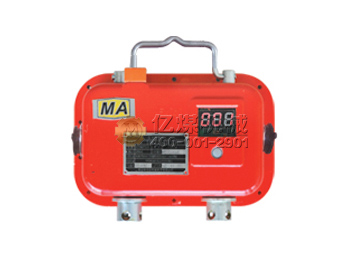

GPD60礦用本安型壓力傳感器產品實拍圖
