GSC200智能型速度傳感器產品概述

GSC200智能型速度傳感器產品概述

GSC200型速度傳感器主要用于對煤礦井下膠帶運輸機因堆煤而引起的皮帶打滑對皮帶機的從動輪進行監控，轉速分別分為1、2、3轉/秒三檔,供現場整定用,正常時，速度傳感器輸出端“速度”輸出高電平，當從動輪的速度低于整定值25%時,經過10～15秒延時,GSC200型速度傳感器輸出端“速度”輸出低電平,通過主機自動切斷皮帶機電源,實現低速保護。GSC200型速度傳感器為本安型全封閉結構，有三個接線端子供與主機配接用。

GSC200智能型速度傳感器技術指標

A、防爆標志：EX[IB]I;

B、大氣壓力：80-106KPA；

C、周?chē)橘|(zhì)溫度不高于+40℃，不低于5℃；

D、周?chē)諝庀鄬?duì)濕度不大于95%（20±5℃）；

E、在無顯著搖動和沖擊振動的地方 ;

F、在無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中 ;

G、在無滴水及液體浸入的地方 ;

H、電網電壓允許波動范圍 :  -25% ～ +10%;

I、工作電壓：DC+12V 、電流≤80MA;

J、調整范圍：任意設定。

K、傳感器與主機間連接最大電纜長度不超過500M。

L、具有高低電平輸出、200-1000HZ頻率和繼電器觸點輸出功能。

GSC200智能型速度傳感器使用方法

磁鋼以一定的轉速劃過檢測面，按動標定按鈕，此時標定的為正常轉速（視為100%），當轉速50%～70%倍的轉速在10s左右速度傳感器動作，當轉速小于等于50%或大于等于110%的轉速時，速度傳感器應立即輸出控制信號時啟動器動作。

將磁鋼固定到從動輪端面，將速度傳感器固定到機架上，感應端靠近磁鋼。皮帶機正常運轉后，按下標定按鈕即可

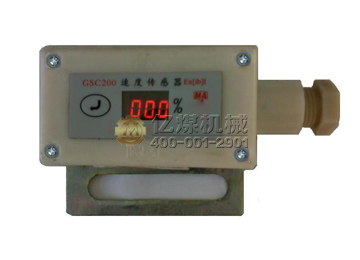

GSC200智能型速度傳感器產品實物圖
