GFK50風門傳感器產品概述

GFK50風門傳感器產品介紹

GFK50風門傳感器是與煤礦環境監測系統配套使用的產品。它適合于煤礦井下風門風窗開閉狀態的檢測。

GFK50風門傳感器由傳感頭組和磁塊兩部分構成，傳感頭組由干簧管外殼、插頭、插座電纜固定板等組成、磁塊組由Y25BH磁鐵、外殼等組成。

GFK50風門傳感器工作原理

儀器整機由內裝干簧管電路并帶引出電纜的感應部和內裝磁鐵的磁鐵部?jī)刹糠纸M成。 當門扇被打開時，感應部?jī)?nèi)的干簧管遠離磁鐵而斷開；同時有聲報警提示。當門扇被關閉時，干簧管接近磁鐵而吸合。

當為單風門時，風門打開就有聲光報警，儀器輸出風門“開”信號，風門關閉后停止聲光報警，儀器輸出“關”信號。 當為雙風門時，需要將儀器的雙風門連接通訊線連接在一起，其中的一臺或者兩臺儀器的數據傳送到分站。

其中的一個風門為打開，儀器輸出的信號為“關”，沒有聲報警，有光報警，兩個風門都打開時輸出的信號為“開”，同時兩個儀器都有聲光報警

GFK50風門傳感器使用條件

工作環境條件：

a.溫度：0～40 ℃

b.相對濕度：≤96％（+25℃）

c.大氣壓力：86～116kPa

d.具有甲烷、煤塵爆炸性混合物的煤礦井下;

傳感器能承受的貯存條件為：

a)高溫：60℃；

b)低溫：-40℃；

c)平均相對濕度：95%（+25℃）；

d)振動：加速度50m/s2；

e)沖擊：加速度500m/s2。

GFK50風門傳感器產品參數

測量范圍 (0～30)mm干簧繼電器吸合

輸出信號 開關量

觸點容量 DC36V/100mA

型式 Exib I

外形尺寸 傳感器組件110×60×35mm

磁鋼組件80×40×25mm

重量 ≤0.4kg

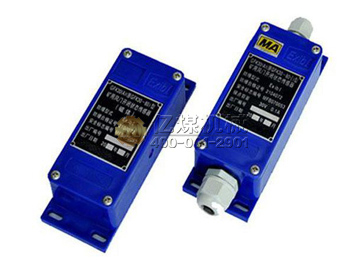

GFK50風門傳感器產品實物圖
