GUJ20堆煤傳感器產品概述

GUJ20堆煤傳感器產品介紹

GUJ20礦用堆煤傳感器為礦用本質安全型電氣設備,適用于煤礦有瓦斯、煤塵爆炸危險的環境。配接KHP-Z型煤礦用帶式輸送機保護裝置主機配套使用，用作帶式輸送機堆煤檢測和保護。

GUJ20堆煤傳感器使用條件

1）高度不超過2000米，不低于1000米。大氣壓力： 86~106Kpa。

2）溫度-5℃～＋40℃。

3）相對溫度不大于95﹪（25℃時）。

4）有爆炸性氣體和煤塵的礦井中。

5）無強烈振動沖擊的環境中。

6）無破壞金屬和絕緣材料的腐蝕性氣體的環境中。

7）能防污水及其他液體浸入的地方。

GUJ20堆煤傳感器工作原理

GUJ20堆煤傳感器由鑄鐵殼體和各方位（萬向）均能動作的傳動桿組成，卸煤口堵塞時，物料推動傳動桿動作，使殼體內的行程開關常開觸點閉合，此接點分別接至主機的“煤位”和“接地”端，觸點閉合經主機中止帶式運輸機的運行并報警。

GUJ20堆煤傳感器性能參數

防爆型式：礦用本質安全型，ExibI（150℃）。

外殼防護等級：IP54。

工作電壓：DC24V。

工作電流：0.5A。

觸點容量：AC380V ，DC220V ，5A（煤礦井下使用必須與本安電源聯接）。

觸點動作時探桿擺動角度：30° +5°。

探桿擺動角度：任意方向（360°方向）。

信號輸出：無電位觸點，一常開、一常閉。

出線口數量：1個；允許電纜外徑11mm。

質量：2.7kg。

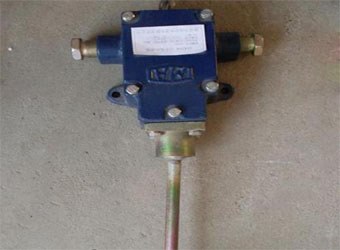

GUJ20堆煤傳感器實物圖
