KJ101N-F1型礦用監控分站產品概述

KJ101N-F1型礦用監控分站介紹

KJ101系統設有沿襲這種機構，它將以上5部份設計成一體，每個采面只需一臺KJF19型監控儀即可實現全部參數的監控，可靠性好，易維護，安裝使用方便。本款監控儀采用不銹鋼精密鑄造外殼，堅固美觀，抗腐蝕。

目前國內的監控系統結構大都采用分站+電源箱+斷電器+后備電池+傳感器模式，所有部件都采用防水，防振，防塵，防腐的高科技設計和積木結構，各部 件的組合與分解非常方便,如甲烷傳感器，監控儀，遙控分路器，高壓斷電器等設備，控制邏輯全部集中在一塊插板或模板上，機內無連線，維修更換簡單，非專職 維修人員也能應急修理。

KJ101N-F1型礦用監控分站參數

KJ101N監控分站傳感器電源： 4路、每路18V±1.5V/300mA

KJ101N監控分站本機斷電： 二路獨立控制；接點容量127V/5A；點接輸出常開/常閉可轉換

KJ101N監控分站顯示方式： 0.5”LED 3+4只，0.3”LED1只

KJ101N監控分站電源開關： 紅外遙控通斷、兼有機外磁控通斷、機械記憶，掉電后狀態不改變。

KJ101N監控分站工作電源： 660V/380V(-25%～+10%)；功耗≤40W

KJ101N監控分站輸入端口： 4個模擬量和4個開關量、每個模擬量端口都可以擴展接成8開關量

KJ101N監控分站顯示功能： 模擬量測值顯示、開關量三態顯示、多路斷電狀態顯示、傳感器故障顯示、地面呼叫顯示 、本地回答顯示、傳感器屬性顯示、斷復電值顯示、本地站號顯示 、交直流供電狀態顯示

KJ101N監控分站電池管理： 自動充電管理、過放電保護

KJ101N監控分站傳輸距離： 10km

KJ101N監控分站瓦斯風電閉鎖： 具有部頒瓦斯風電閉鎖儀全部功能，紅外解鎖、地面遙控解鎖

KJ101N監控分站信號制式： 標準FSK/高速調相/基帶碼

KJ101N監控分站通訊速率： 4800、2400、1200、488bit/s

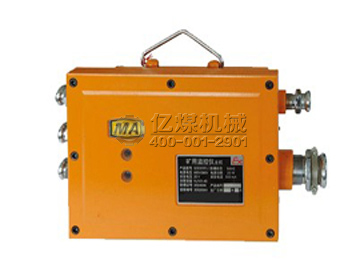

KJ101N-F1型礦用監控分站實物圖
