巡線無人機產品概述

巡線無人機應用范圍

1.山地架線作業森林跨越：
國家電網進行架線工程施工過程中，經常會遇到山地、灌木叢、原始森林等情況，這樣必定影響施工的進度，在經過原始森林時，樹木又是不能砍伐的，這無疑給工程施工增加了不少難度，而用我們的架線無人直升機，就可以輕松的飛越樹木，向地面空投導引繩。
2.直升機牽引不封航架線方案：
在傳統的水面架線作業中，只能由拖船將牽引繩拖過水面，我們必須首先對施工水面進行封航，封航同樣會給國家和施工方造成很多經濟損失，而操作人員站在船上操作架線無人直升機，遙控拖拽導引繩，這樣導引繩就能從水面上空飛過，避免了水面的封航。
3.沼澤，農田等環境的跨越：
同樣，在施工中也會遇到沼澤，農田，高速公路等，人拉馬拽都難以實現架線施工的時候，我們的架線直升機同樣大顯身手，完成跨越任務。
4.帶電跨越：
這種情況通常存在于線路改造過程中，需要在一條通電線路的基礎上橫跨一條新的線路，為了保證施工人員的安全，無論多重要的線路，傳統施工只能首先對原線路進行斷電后再施工，而用我們的飛機來架，就可避免斷電的情況。
5.電力系統的巡線：
在實際工作中，巡線工作的場地和環境復雜，有很多地方都是人煙罕至，難度和危險性極大，而我們較新的電力巡檢無人駕駛直升機，可以完成巡線、監測等多種任 務，在減少了勞動強度和難度同時，電力工人的人身安全也得到了保障。 無人直升機電力巡檢系統的作業主要利用任務載荷:可見光錄像(VTR)、遠距離攝影（Photography)、紅外熱成像、絕緣子檢測等對巡檢目標或線 路進行檢測，獲取的遙感數據可進行:電網線路通道障礙，電網線路接插件松脫、缺失和磨損，絕緣子劣化、破裂和污穢，部件錯誤搭接，間隔棒松脫和損壞，導線 和地線磨損，導線和金具內部的損傷、導線連接點過熱等。

巡線無人機滿足要求

（1）可支持需要的監測頻次。
（2）具備長時間的續航能力，支持需要的監測范圍；
（3）能適應復雜電力管網巡檢外業中的特殊氣象及地形環境；
（4）監測信息實時傳輸能力；
（5）設備模塊化，可快速切換滿足不同外業巡檢的需求；
（6）培訓、操作的簡易性，對起降環境的廣譜適應性；
（7）可滿足電力管網分布，遠離人口集中地等特點。

巡線無人機參數

任務載荷3~5kg；

最大抗風能力6級；

起飛方式滑跑/彈射；

最大飛行高度5500m彈射架選配；

最大巡航速度150m/h飛行記錄儀（黑匣子），

機長1080mm；

載荷艙體積16*20*16cm；

翼展2000mm；

發動機功率2000W（普通環境）；

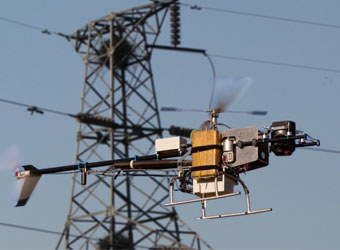

巡線無人機實物圖
