頂板離層儀產品概述

頂板離層儀簡介

頂板離層儀是一種監測頂板巖層移動的專用監測儀器。頂板離層儀又叫做頂板離層指示儀，它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。為煤礦工程技術人員和檢測人員提供確定錨桿的長度、抗拉強度，了解所使用的錨桿的和理性、經濟性而需要的科學依據，從而有效的防止頂板坍落事故的發生，確保煤礦安全生產。另外還開發了數顯頂板離層儀、在線監測頂板離層儀。

頂板離層儀組成

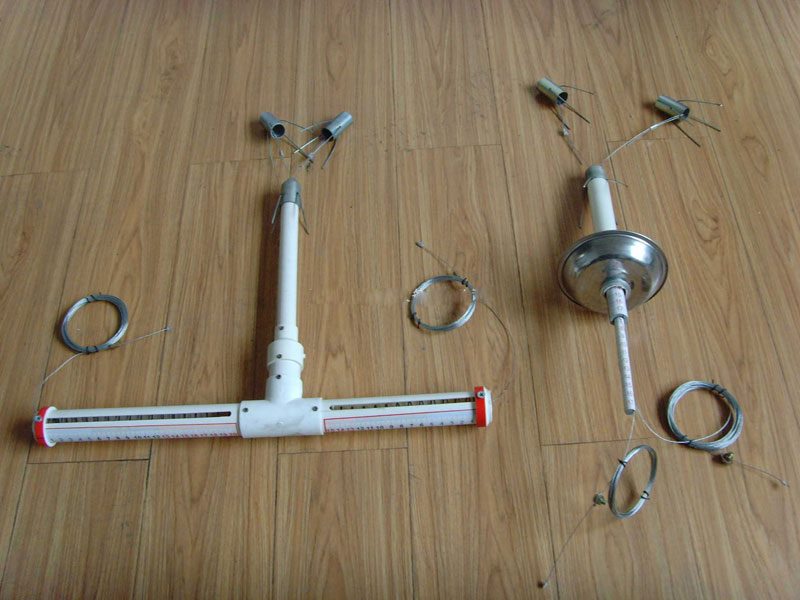

頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標尺、拉緊螺絲組成。

頂板離層儀監測原理

深基點錨頭應固定在鉆空深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。當錨桿錨固范圍內有離層時，頂板(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。

頂板離層儀參數

測量點數（個）：2/3
最大量程（㎜）： 200
讀數精度： 1㎜
安裝錨孔直徑 ：28-42（㎜）

頂板離層儀安裝

1.先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。
2.將淺部錨頭送入至安裝位置。
3.安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。

4.外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。
