智能式測斜儀產品概述

智能式測斜儀產品概述

智能式測斜儀采用數字式傳感器作敏感元件的儀器，它廣泛應用于：深基坑開挖、地鐵地基、公路地基、擋土墻、壩體及山體滑坡等工程方面土體內部位移變化的監測, 它是一種必配的測量?jī)x器, 它在工程的應用對及時掌握工程的質量以及保證工程的安全性發揮著積極的作用。整套儀器由：讀數儀、專用電纜、活動探頭、數據通訊、處理軟件等部分組成。

智能式測斜儀操作步驟

一、讀數儀：

讀數儀配有簡潔而人性化的漢字操作界面，儀器內置超高分辨率A/D模數轉換器、保證其儀器的測量精度和甚高的分辨率，儀器還配置了海量?jī)?nèi)存、這樣儀器能一次性存儲足夠多的測量數據。通過操作無線遙控器把測量的數據進行自動保存，通過USB通訊口可將測量的數據上傳到電腦中，并保存為Execl數據文件供進一步的分析處理，由專用軟件計算出位移工程值，并提供多種格式測量報表及位移曲線圖。

二、測斜專用電纜：

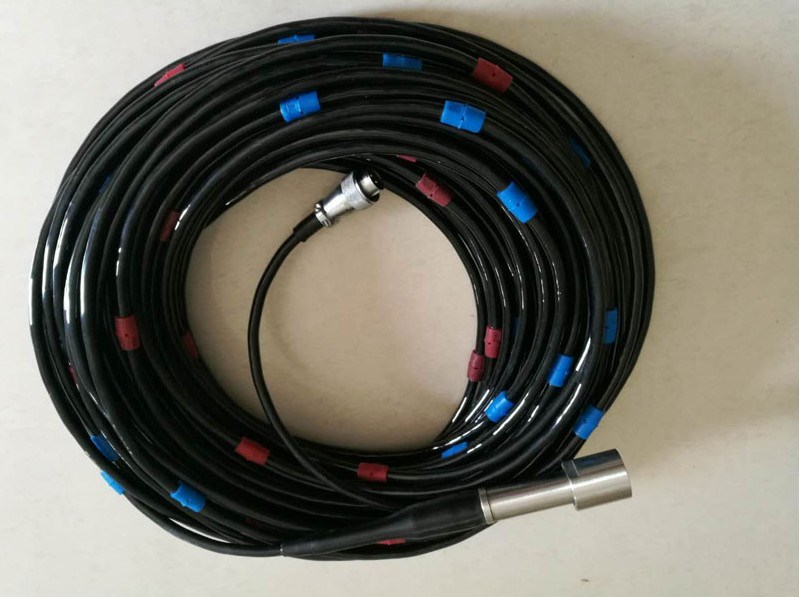

電纜是把探頭和讀數儀連結起來，它除了向內部加速度計傳輸信號外，還是探頭測試點的刻度尺和測頭升降拉動的繩索。為了使電纜負重時消除電纜長度的變化，電纜采用了特制的專用活動測斜電纜，電纜上每0.5m間距有一標識。

三、活動探頭：

探頭內部裝有高精度數字式加速度計，它具有極高的穩定性、并徹底消除了抗振難題、測頭上下有兩組導輪，便于沿測斜導管的導槽升降滑動。測斜探頭指標如下表:
測量范圍 ±15°
分辨率 0.01mm/500mm
探頭精度 ±2mm/25m
溫度范圍 -25℃～+55℃
耐水壓 2.0MP
抗震性 2000g
工作電壓 +7.2V
導輪間距 500mm
測頭尺寸 φ28×690mm
測頭重量 2.6Kg

四、通訊與數據處理程序：

軟件運行環境：操作系統：Windows XP  相關軟件:MS Office 2003/2007（完全安裝版）
注：如操作系統是 Windows7  前兩次的運行請用“管理員身份運行此程序”。
4.1安裝程序：將隨儀器配置的光盤插入計算機光驅，把光盤文件復制到計算機中,然后解壓縮、打開目錄雙擊測斜程序圖標，運行程序。
4.2連接設備：將USB電纜線與儀器及電腦連接起來，打開儀器電源。這時電腦出現發現新硬件、稍候電腦提示新硬件已安裝并可使用了（首次連機時），儀器顯示屏顯示 USB在線！然后點擊界面的“搜尋設備”按鈕，稍等片刻，程序主界面出現“設備已連接！”，這表明儀器與電腦已連通。（提示：在“我的電腦”可看到TESTER盤符，但請不要試圖操作它）
4.3數據上傳：點擊界面的“數據上傳”按鈕，程序自動就會將讀數儀保存的測量數據全部上傳并保存到當前程序文件夾下的“Data”文件夾中。
4.4  圖像顯示：該功能將所選擇的數據以曲線繪圖的形式展現出來。點擊界面的“圖像顯示”按鈕，在彈出的窗口中左邊的列表框中選擇要進行顯示的孔的編號，等右邊的列表框顯示出該孔的所有測量記錄，選中某個或幾個記錄進行曲線顯示，同時選擇減去初值。在彈出的界面上點擊打印，就會打印出所顯示的圖像。在圖像顯示時，可以更改圖像所使用的橫坐標絕對值的最大值，這會雙向調整坐標軸的大小.
4.6列表顯示：點擊界面的“列表顯示”按鈕，在彈出的窗口中左邊的列表框中選擇要顯示孔的編號，右邊的列表框顯示出該孔的所有測量記錄。程序是以測孔號合測量的時間區來分測量記錄，例"#6  8月16日8時12分18秒"，表示6號測孔，8月16日8時12分18秒"的測量結果，選中某個記錄，同時可選擇減去初值（見：5.5初值的選?。┻M(jìn)行列表顯示。表格以行表示某一深度處的測量結果（以平均值和累積位移值表示），第一列為深度（以地面為零，測斜探頭下導輪軸銷中心為深度指示點），第二列為正測"A+"偏移量，第三列為反測"A-"偏移量（探頭較原來方向旋轉180°），第四列為偏移量平均值（正測"A+"偏移量與反測"A-"偏移量的差的平均值），第五列為累積偏移量，為最大深度以上至此深度各測點位移觀測結果之累積，第六列為初始值的累積偏移量，第七列為減去初始值的累積偏移量。
4.7初值的選取：
在列表顯示、圖像顯示和圖表顯示窗口下，均有設定按鈕，當數據記錄有 兩   條以上時，可以通過該按鈕設定測孔號的初值。點擊設定按鈕，彈出初值設定窗口，選擇一個記錄作為初始值，并填充測量單位、觀測工程名，測孔位置，和監測方向，點擊保存即可。選定初值紀錄后，是將初次測量的位移數據作為基準點，即以后該孔所有記錄將減去以您選定的初值紀錄做為對比顯示位移的相對量。（建議：初始值測3次，以取得較穩定的值）
4.8數據復制：用鼠標點擊一下“深”處把  數據復制到剪貼板上，然后，就可把表格內容的內容粘貼到其它地方。
4.9報表另存為：此項功能是可將其報表、曲線都能以電子文檔形式保存，以便隨時調閱。

智能式測斜儀保養與注意事項

1、連續使用時、測量后,無須卸下探頭和電纜，但應仔細擦去測斜探頭及電纜上的泥水，然后把探頭平放在地面。一定要注意電纜與探頭接觸部位盡量少?gòu)澱?，盡量讓其處于自然狀態。
2、每天使用完畢，應把探頭的導輪和彈簧用干凈的清水反復清洗、清洗干凈后再用高壓空氣吹干、然后在導輪軸上和彈簧處加注液態機油少許, 務必保持導輪和彈簧的靈活，這點對保證儀器的測量精度和儀器的使用壽命至關重要。
3、 儀器每天測量結束，應把儀器內保存的測量數據上傳到電腦中。儀器每隔半個月應進行一次清除數據的操作。清除前請把儀器內保存的數據全部上傳到計算機內保存。
4、嚴禁雨水浸濕讀數儀的任何部分，進水或受潮會損壞儀器及內部電路結構。在工地現場使用時，注意不要用潮濕的手來操作讀數儀。請勿將讀數儀放在潮濕的地方。
5、 儀器充電時務必請用隨儀器專配的充電器進行充電。充電口嚴禁插入其它任何電器等！
6、 當儀器出廠時間達到一年，應返回生產廠家對儀器進行效準和保養。

7、電纜破損、儀器進水、受潮或儀器箱體破壞導致儀器的損壞均不在保修范圍內。

智能式測斜儀現場安裝與操作建議

基坑、邊坡、地基、壩體等水平位移監測，由于是較新的監測項目。因此，目前還沒有制定一些具體的操作規范、規程之類的文件。但在現場實際使用中出現了各種各樣的測試問題。大多數用戶由于不太熟悉和了解操作過程中的細節問題。一旦測試數據不對，或者不是他們理論上的推測值，或者和實際情況不太相符時，往往勿認為是儀器問題,認為儀器測得不準。根據我們多年生產儀器和現場監測經驗，出現測試數據不對時，主要是測試人員沒有象工程測量這樣的一套嚴格的操作規程，往往是憑個人感覺來測。因此，造成許多情況下測試數據與實際不相符合，為了解決上述問題，結合測斜儀的具體性能，特制定如下操作規程。每個現場使用儀器的操作人員，必須嚴格按照下述操作規程操作。只有這樣，才能取得真實、可靠的原始數據。

智能式測斜儀實物圖
