混凝土臂架泵車
作者:helilong 時間：2019-04-01 22:40

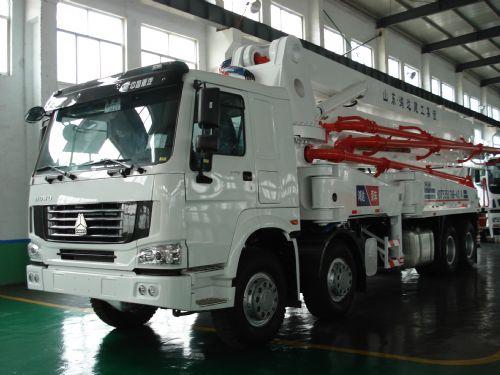

混凝土臂架泵車產品介紹
混凝土臂架泵車采用德國大象閉式液壓系統，德國力士樂A4VG125的主油泵，泵送速度快，工作效率高，泵送可靠、平穩，換向幾乎可以做到?jīng)]有沖擊，振幅小，臂架穩定性能非常好。混凝土臂架泵車的臂架采用M型結構設計，材質用的是960高強鋼板，具有高強度性和很好的柔韌性，M型臂架伸縮靈活，能輕松的在各種困難施工場地（狹窄、封閉廠房、高壓線類似的障礙物）靈活自如的完成工作。
混凝土臂架泵車所有的設計都是為了客戶工程的便利而設計的。
（1）混凝土臂架泵車采用支腿占地面積小的X支腿，獨特的單側支撐設計，不布料的一側可以不打開支腿，輕松在狹窄的施工環境完成作業。
（2）支腿液壓油缸是內置的，可以起到保護作用。
（3）液壓油箱內置車身大架內，可以起到散熱的作用，分動箱材質采用鋁制品也很好的起到了散熱的作用，車內的液壓油擁有水冷、風冷雙散熱系統，這是為了客戶能夠使用泵車超長時間的施工作業。
（4）混凝土臂架泵車的車身有移位頂設計，方便泵車在狹小的環境進行移動。
（5）設計帶有高壓水槍，是液壓馬達帶動的高壓水槍，比氣壓設備帶動的壓力要強，便于施工后清洗泵車上的混凝土。
混凝土臂架泵車技術參數
|
名稱 |
26米混凝土臂架泵車 |
30米混凝土臂架泵車 |
|
底盤 |
||
|
底盤型號 |
東風 |
東風 |
|
排放標準 |
國四 |
國四 |
|
發動機 |
玉柴180馬力 |
玉柴240馬力 |
|
軸距 |
4700mm |
4700mm |
|
行駛速度 |
83km/h |
83km/h |
|
整車接近/遠離角 |
21°/11.5° |
24.6°/15.6° |
|
輪胎規格 |
9.00R20 16層 |
11.00R20 18層 |
|
臂架系統 |
||
|
臂架垂直高度 |
25.6m |
29.7m |
|
臂架水平布料半徑 |
20.6m |
27.2m |
|
布料深度 |
15.3m |
19.1m |
|
一節臂長 |
6600mm |
8000mm |
|
二節臂長 |
4750mm |
6000mm |
|
三節臂長 |
4750mm |
6000mm |
|
四節臂長 |
4900mm |
6200mm |
|
各節臂轉動角度 |
90/180/270/240度 |
90/180/270/240度 |
|
臂架控制模式 |
負載敏感的比例控制 |
負載敏感的比例控制 |
|
臂架折疊方式 |
M型 |
M型 |
|
轉塔旋轉角度 |
360° |
360° |
|
前支腿橫跨距離 |
5350mm |
5840mm |
|
后支腿橫跨距離 |
4700mm |
4050mm |
|
前后支腿縱向距離（MM） |
6100mm |
6300mm |
|
支腿打開方式 |
X |
X |
|
尾膠管長度 |
3000mm |
3000mm |
|
混凝土輸送管直徑（MM） |
125mm |
125mm |
|
電氣控制系統 |
||
|
控制電源 |
24V |
24V |
|
控制模塊品牌 |
德國西門子 |
德國西門子 |
|
工作電壓 |
24V |
24V |
|
中間電器品牌 |
歐姆龍 |
歐姆龍 |
|
無線遙控器品牌 |
上海技景或三一重工（選配） |
上海技景或三一重工（選配） |
|
液壓傳動系統 |
||
|
液壓系統類型 |
閉式液壓系統 |
閉式液壓系統 |
|
系統工作壓力 |
35.0Mpa |
35.0Mpa |
|
主液壓油泵品牌 |
德國力士樂 |
德國力士樂 |
|
主油泵型號 |
力士樂A4VG125 |
力士樂A4VG125 |
|
主電液換向閥品牌 |
進口或國產 |
進口或國產 |
|
吸丶回油濾芯品牌 |
徐工 |
徐工 |
|
臂架多路閥品牌 |
德國哈威 |
德國哈威 |
|
臂架平衡閥品牌 |
美國SUN |
美國SUN |
|
臂架油泵品牌 |
國產 |
國產 |
|
支腿多路閥品牌 |
意大利或國產 |
意大利或國產 |
|
安全閥品牌 |
進口或國產 |
進口或國產 |
|
油缸液壓密封件品牌 |
Parker |
Parker |
|
液壓油箱容積 |
450L |
450L |
|
液壓油冷卻方式 |
風冷 |
風冷 |
|
主油缸 |
協力1400mmX80mmX130mm |
協力1400mmX80mmX130mm |
|
分動箱品牌 |
德國斯寶 |
德國斯寶 |
|
回轉減速機品牌 |
國產 |
國產 |
|
軟管接頭品牌 |
伊頓 |
伊頓 |
|
尺寸＆重量 |
||
|
整車總長約（MM） |
9400mm |
9500mm |
|
整車總寬約（MM） |
2300mm |
2400mm |
|
整車總高約（MM） |
3510mm |
3610mm |
|
整車質量約（T） |
15800kg |
19000kg |
|
泵送系統 |
||
|
混凝土分配閥形式 |
S閥 |
S閥 |
|
混凝土活塞品牌 |
國產 |
國產 |
|
混凝土出口壓力高壓/低壓 |
10.5-20Mpa |
10.5-20Mpa |
|
輸送缸內徑/行程 |
230mmX1450mm |
230mmX1450mm |
|
上料高度 |
1450mm |
1450mm |
|
料斗容積（m³） |
0.65L |
0.65L |
|
可泵送混凝土塌落度 |
160--220 |
160--220 |
|
允許骨料尺寸（MM） |
40 |
40 |
|
潤滑方式 |
集中潤滑 |
集中潤滑 |
