懸臂式掘進機【產品詳解+工作視頻】

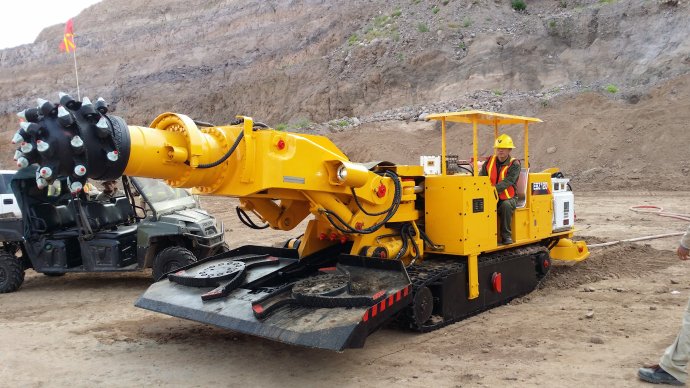

懸臂式掘進機產品介紹

懸臂式掘進機主要用于煤巖硬度≤f7.5的煤巷、半煤巖巷以及軟巖的巷道、隧道快速掘進。采用截割部伸縮設計；液壓系統采用恒功率、壓力切斷、負載敏感控制；關鍵零部件均采用知名品牌。能夠實現連續截割、裝載、運輸作業。

定位截割斷面 24m2，截割硬度≤75MPa，縱向工作坡度±16°。

懸臂式掘進機主要特點

1、截割部可伸縮，伸縮行程為550mm。

2、具有內、外噴霧，外噴霧前置，合理設計噴嘴位置，強化外噴霧效果。

3、鏟板底部大傾角，整機地隙大，爬坡能力強。

4、中間運輸機平直結構，與鏟板搭接順暢，龍門高、運輸通暢。

5、關鍵零部件采用進口知名品牌，元部件通用性好。

6、液壓系統采用恒功率、壓力切斷、負載敏感控制。

7、電氣系統采用新型綜保，模塊化設計，具有液晶漢字動態顯示功能。

8、重心低，機器穩定性好。

懸臂式掘進機主要技術參數

參數名稱單位參數數值

總體長度 m 9.30

總體寬度 m 2.90

總體高度 m 1.65

總重 t 43

截割臥底深度 m 0.22

地隙 m 0.22

龍門高度 m 0.45

接地比壓 MPa 0.14

行走速度 m/min 0 ～ 6

爬坡能力 ° ±16

截割抗壓強度 MPa ≤ 75

牽引力 kN ≥ 220

供電電壓 V AC1140/660

適用范圍 / APPLICATION SCOPE

該機為EBZ160型，主要用于煤巖硬度≤f7.5的煤巷、半煤巖巷以及軟巖的巷道、隧道快速掘進，能夠實現連續截割、裝載、運輸作業。定位截割斷面24m2，截割硬度≤75MPa，縱向工作坡度±16。
