本實用新型涉及預埋管，特別涉及一種適用于隧道仰拱位置的預埋管。

背景技術：

現有已經建設的地鐵盾構隧道中，在軌道道床上任意預留鋼管進行注漿，其缺點是沒有與管片預留的注漿孔很好的結合，同時鋼管會受雜散電流的影響，出現腐蝕的問題沒有為運營期間注漿預留較好的施工條件，且后期施工注漿孔，會對管片造成一定的破壞，開洞風險較大。

技術實現要素：

本實用新型目的是為了克服現有技術的不足，提供一種適用于隧道仰拱位置的預埋管，其能有效減少腐蝕，保證注漿順利。

為了達到上述目的，本實用新型采用以下技術方案：

一種適用于隧道仰拱位置的注漿管，包括PVC套管及預埋于管片內的注漿套管，所述 PVC套管與所述注漿套管連接，所述注漿套管靠近所述PVC套管的一端設有逆止閥。

作為優選，所述PVC套管上設有沿管體的軸線延伸的加強筋。

作為優選，所述PVC套管上設置有四根所述加強筋，所述加強筋均勻分布。

作為優選，所述PVC套管的自由端的端口設置有可拆卸的橡膠塞。

作為優選，所述PVC套管與所述逆止閥螺紋的第一端螺紋連接，所述注漿套管與所述逆止閥的第二端螺紋連接。

作為優選，所述PVC套管位于所述管片的內側壁一側。

與現有技術相比，本實用新型具有以下有益效果：

通過上述結構，能夠使PVC套管與注漿套管有效連接，保證了注漿的順利完成；另外通過設置逆止閥，可以防止注漿液反流。PVC套管外設置加強筋，可加強PVC的整體強度。設置有橡膠蓋，可以在注漿管閑時，對管口及管體進行保護。

附圖說明

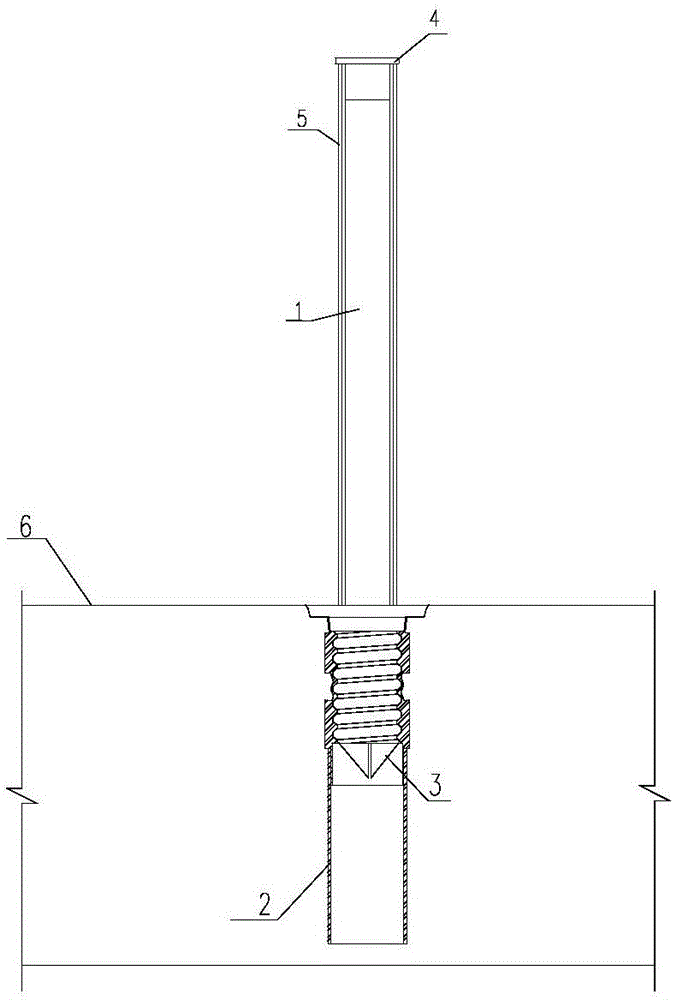

圖1是本實用新型的結構示意圖；

圖2是本實用新型所述的PVC套管的結構示意圖。

圖中：

1—PVC套管；2—注漿套管；3—逆止閥；4—橡膠塞；5—加強筋；6—管片。

現結合附圖與具體實施例對本實用新型作進一步說明。

具體實施方式

本實用新型所述的一種適用于隧道仰拱位置的注漿管，包括PVC套管1及預埋于管片6 內的注漿套管2。

注漿套管2的靠近管片6內壁的一端設有逆止閥3，注漿套管2與逆止閥3螺紋連接；逆止閥3的另一端與PVC套管1的螺紋連接。PVC套管1的外壁設置有均勻分布在PVC套管1的外壁的加強筋5，加強筋5沿PVC套管1的軸向分布。通過在PVC套管1外部設置加強筋5，能夠提高PVC套管1的抗彎強度，使PVC套管1在注漿過程中，不容易被破壞。為了更好地是PVC套管1的強度得到提高，PVC套管1的外壁設置四根加強筋5，呈四角位分布；這樣使PVC管的四周受力更為平均，使PVC管的強度穩定性得到更好的提高。

PVC套管1的自由端的端口設置有可拆卸的橡膠塞4；可以在注漿管閑時，對管口及管體進行保護。盾構隧道的建設工程規模大，每個環節都相當重要，保證注漿管的質量完好是注漿環節的重要要求，只有注漿管的管口及管體能夠在閑時也能得到有效保護，才能保證注漿管的質量，從而保證后續的注漿工序的順利完成。

通過上述結構，能夠使PVC套管1與注漿套管2有效連接，保證了注漿的順利完成；另外通過設置逆止閥3，可以防止注漿液反流。采用PVC套管與注漿套管2連接，避免了注漿管會受雜散電流的影響，出現腐蝕的問題，能為運營期間注漿預留較好的施工條件。

本實用新型并不局限于上述實施方式，如果對本實用新型的各種改動或變型不脫離本實用新型的精神和范圍，倘若這些改動和變型屬于本實用新型的權利要求和等同技術范圍之內，則本實用新型也意圖包含這些改動和變動。
