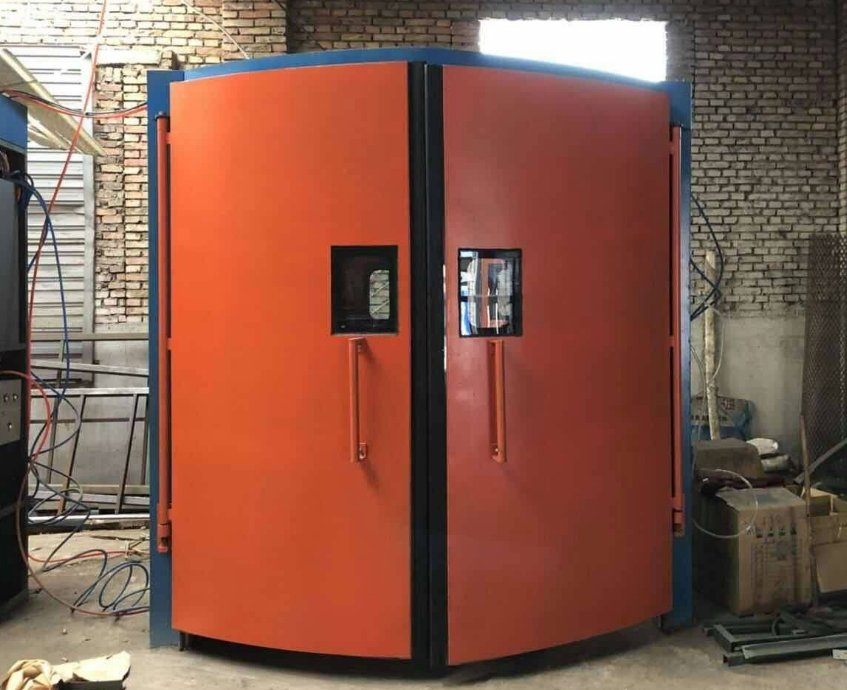

反向風門的結構設計

反向風門在正常通風情況下處于常開狀態 , 只有當礦井反向運行時 , 在正壓風流作用下才能被關閉。在設計上 , 對正壓風流能量的利用 , 實現反向運行的自動關閉 , 正向運行的自動開啟 , 是關健技術環節。所以在結構設計上 , 在風門的背側設有三角形能量接收板 , 在風門處于常開位置時 , 風門于門框垂直 , 在門扇與門框的貼合面上同樣裝有密封膠板。當正壓風流出現時 , 正向風門被正壓氣流沖開 , 在正壓風流和反向風門之間產生正向區 , 在風門背側和通道壁之間出現靜壓區。風門背側的三角形能量接收板在接受正壓風流沖擊能量的同時 , 又受到靜壓作用。作用在三角形側板上的風流沖擊力 , 產生垂直于側板的正壓分量 , 加上靜壓區對風門背面側板的正壓作用 , 使反向風門向正向區方向旋轉 , 即向關閉方向運動 , 關閉地下通道。
