圓盤式風門閉鎖裝置,風門自動閉鎖器概述：

本產品為鋼質結構，它主要用于煤礦井下風門間的相互閉鎖。具有結構簡單、開啟靈活、安裝方便、無需使用各種能源，適用性廣、閉鎖可靠等特點。

二、產品型號說明：BSQ - B   BSQ代表閉鎖器,B系列號

圓盤式風門閉鎖裝置工作原理：

本風門閉鎖裝置以人工打開或關閉風門的門扇為動力，帶動與門扇相連的活塞桿，將對面風門的輪盤閉鎖打開或關閉，不需要任何其他能源，適合于煤礦井下無電源和風源的場地使用。

圓盤式風門閉鎖裝置主要結構與特點：

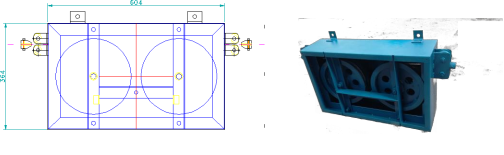

1、 產品外形圖：

2、 它具有安全、可靠、安裝方便等特點。

3、 它適用于煤礦井下各類風門使用。

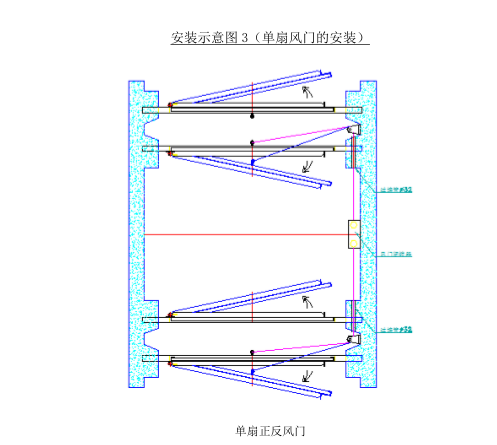

風門自動閉鎖器安裝方法：

1、 施工準備：

a) 施工前應仔細熟悉施工圖紙，依據施工技術交底和安全交底作好各方面的準備。

b) 運到現場的閉鎖器，不能擠壓，以免變形。堆放場地應干燥，并有防雨、排水措施。搬運時輕拿輕放，嚴禁扔摔。

2、 主要機具：線墜、木楔、錘子、鋼卷尺等。

3、 工藝流程：

1

劃線定位－閉鎖器就位－閉鎖器的固定－水平調整－風門聯動安裝

風門自動閉鎖器操作工藝：

a) 劃線定位：按照圖紙和實際巷道拱基線、中線畫出閉鎖器裝置的安裝位置、水平安裝線和標高。

b) 閉鎖器就位：按圖紙中要求的型號、規格及風道方向等，將所需要的閉鎖器搬運到安裝地點。

c) 閉鎖器的固定：校正其水平和正、側面垂直；閉鎖器的水平固定高度參照要閉鎖的風門門扇鋼絲繩閉鎖孔（或風門托腳軸）的高度進行，使其閉鎖器安裝后風門開啟的過程中閉鎖器的鋼絲繩的伸縮作水平運動。然后將閉鎖器的預留孔利用 M12*100膨脹螺栓固定平整的巷道側面上，應確保閉鎖器安裝的巷道安裝側面的平整，使其閉鎖器安裝后水平、垂直。

d) 水平調整：調整水平并掛牢。

e) 過渡輪的安裝：過渡輪使用 M20的膨脹螺釘固定，安裝高度參照閉鎖器的出繩輪高度進行，過渡輪的安裝距離要根據風門門扇的大小調節，使風門正常開啟的同時盡可能增大鋼絲繩的橫向?qū)蚓嚯x。

f) 風門聯動安裝：將閉鎖器與前后風門用鋼絲繩連接安裝，并留有預緊余量，確保兩側風門開啟關閉靈活到位。

風門自動閉鎖器注意事項：

1、 根據風門的操作規程，正確安裝使用本裝置及配套的相應設施，在明顯的位置應標有標示牌。

2、 本裝置應固定牢靠，以免在風門開啟閉合時產生晃動。

3、 裝置安裝應保證風門的開啟閉合靈活。

4、 安裝時，應使閉鎖器上端兩導向輪與風門彎臂拖腳的連接軸在同一水平高度上，以保證鋼絲繩的運作靈活。

5、 為保證風門的閉鎖間隙，當要閉鎖的兩扇風門距離較遠過渡鋼絲繩下垂時，可利用鋼絲繩穿鋼管的方法，使其縮小鋼絲繩的下垂量，避免鋼絲繩下垂而導致的閉鎖間隙大的問題。
