礦用自動風門系統的設計原理圖本系統主要包括用于檢測通過巷道的行車和行人信號的信號傳感器，用于監測風門門體運行狀態的狀態傳感器，用于對整個系統進行集中管理和控制的 PLC 控制裝置，用于驅動風門進行開啟和關閉動作的液壓驅動及執行裝置，風門門體和用于與絞車系統進行互聯的裝置（礦用自動風門見圖 1）。
2.1 信號傳感器

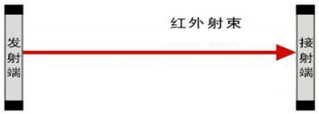

在礦井巷道風門附近形成檢控區域，當人或車輛經過時，該紅外線傳感器檢測到信號，從而為本風門控制主機提供信號，使其達到風門自動開啟或關閉
（見圖 2）。

圖 1 系統框圖

圖 2 紅外傳感器原理圖
2.2 狀態傳感器
在風門兩側安裝的風門開閉傳感器是根據霍爾效應檢測門體的工作狀態，并將風門的開閉狀態信息實時上傳到 PLC 控制裝置。
2.3    PLC 控制裝置
本文采用西門子 PLCS7-200 做為風門的控制單元，主要是根據信號傳感器的檢測信號，結合風門的實時工作狀態，經過邏輯運算發出控制命令，控制執行裝置實現風門的開啟和關閉控制。系統通過 PLC 實現與絞車控制系統的聯動，根據絞車運行情況自 礦用自動風門
動打開、關閉風門。
2.4 液壓執行裝置
系統的液壓驅動及執行裝置如下圖所示：通過一個液壓泵站提供設備液壓驅動的動力源，根據 PLC 控制指令控制電磁換向閥進而實現油缸的伸縮控制，油缸與風門門體進行物理連接，從而帶動風門實現開關控制（見圖 3）。
2.5 推拉式通風風門
本系統設計的風門如下圖所示主要包括：門扇、門框、驅動組件、上橫梁傳動組件、密封條、下導棍等，上橫梁傳動組件由上橫梁，鏈輪組件、鏈條、上導輥、門扇掛架組成。通過液壓系統推動油缸，油缸臂圖 3 液壓執行裝置的伸縮帶動門體在上導軌滑道內來回滑動，實現風門的開啟和關閉。采用推拉式風門設計解決了傳統風門不能適用于大坡度斜巷的難題，并且門體關閉時密封性較好，不會因為風壓較大出現門體關閉不嚴、漏風率較大等問題，對于保障井下通風循環系統的正常運行具有重要的意義。
