電動風門(全自動風門)在礦井風門系統中應用電動風門的功能是利用 QC83 - 80N 可逆磁力起動器的可逆性 ,來控制風門起閉絞車電機的正反轉 ,從而 ,使絞車?yán)p繩或放繩 ,再通過傳動滑輪組來打開或關閉風門 ;其結構簡單、操作方便、開關靈活、開閉安全、省時省力、生產效率高。

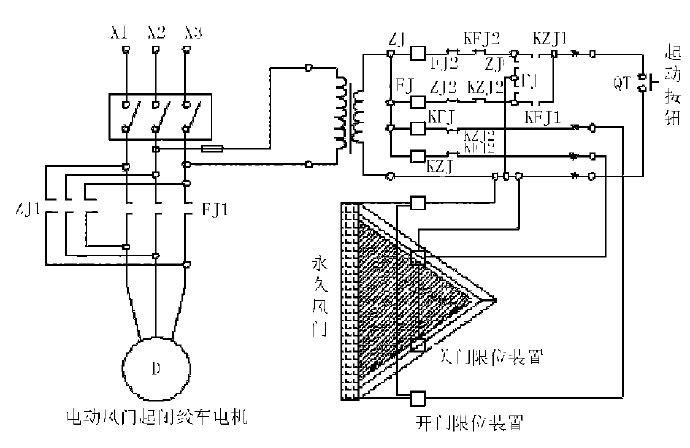

圖 2 　電動風門電氣原理圖

電動風門的電氣原理
QC83 - 80N 可逆磁力起動器具有使電機正轉或Fig. 1 　Electrically operated air throttle block diagram 風門處于關閉狀態時 ,繼電器 KZJ 通過常閉接點 KFJ2 和關門限位裝置接通電源 ,KZJ 吸合。其常開接點 KZJ1 閉合 ,常閉接點 KZJ2 斷開使繼電器KFJ 不能吸合。起動按鈕未按下前 ,繼電器 ZJ2、FJ 、KFJ 均處于釋放狀態 ,風門不動作。當需要打開風門時 ,將起動按鈕按下 ,繼電器 ZJ 通過繼電器 FJ 的常閉接點、繼電器 KFJ 的常閉接點和繼電器 KZJ 常開接點(KZJ 處于吸合狀態) 接通電源 ,繼電器 ZJ 吸合 ,其常開接點閉合使繼電器 ZJ 自保 ,常閉接點斷開使 FJ 不能吸合 ;ZJ1 接通 ,風門起閉絞車接通正向電源 ,絞車正向纏繩 ,風門漸漸打開 ,繼電器 KZJ 失電釋放。當風門觸及到開門限位裝置時 ,繼電器 KFJ 通過繼電器 KZJ 的常閉接點和開門限位裝置接通電源吸合 ,KFJ2 斷開 ,使繼電器 ZJ 失電釋放 ,ZJ3、 ZJ1 斷開 ,絞車電機失電停止轉動 ,風門處于打開狀態。電動風門(全自動風門)在礦井風門系統中應用

電動風門實際應用的效果和經驗
該礦已將新副井原撞桿式風門改造成電動風門 ,使用了 3 a 多的時間 ,效果很好。
新副井是該礦主要的運人、運料入井的通道 ,新副井風門使用非常頻繁。以前 ,采用的撞桿式風門經常被車輛撞壞 ,不但使運輸車輛受阻 ,而且影響井下的通風系統。每年都要投入大量資金維護新副井風門 ,維修工作繁重。自從改用電動風門以后 ,風門與運輸車輛不直接碰撞 ,風門基本沒有損壞 ,大大減少了在風門維護上的資金投入 ,與撞桿式風門相比 , 每年可節約材料費約 1. 2 萬元。電動風門開、關靈活 ,節省了開、關風門的時間 ,提高了新副井的運輸效率。
電動風門的操作簡單 ,操作人員只需通過起動按鈕 ,便可靈活地控制風門的打開和關閉。控制按鈕可以根據需要安設在任何位置 ,使用起來也比較安全。
電動風門組成部件較少 ,故障率低 ,維護起來也很容易 ,減少了風門維護的人員投入 ,電動風門的機械部分和電氣部分結構簡單 ,制作電動風門的經濟投入較少 ;電動風門的原理簡單 ,技術要求不高 ,較容易實現。
電動風門的開、關靈活 ,節省時間 ,從而提高了生產效率。電動風門適用于井下各地點的永久風門。
