新型的手動無壓風門結構示意圖無壓風門采用壓力平衡原理 ,每道風門為雙扇鋼制門框 ,異向同步開閉 ,運用聯桿平衡機構把作用在風門上的壓力轉化為一種內力 ,將其平衡掉 ,保證了風門打開時省力靈便。在門框橫梁上的風門開啟方向的異側焊接擋板 ,確保風流反向時風門不被吹開。同時 ,通過配重塊產生的牽引力實現風門的自動關閉。

1. 2 　門體結構

門體主要由門框、門扇、平衡機構、防止反風擋板及配重等部分組成(見圖 1) 。門框用鋼材焊接 ,門扇用鋼材制作 ,門扇與聯桿連接調節配重 , 保證了風門的可靠關閉。

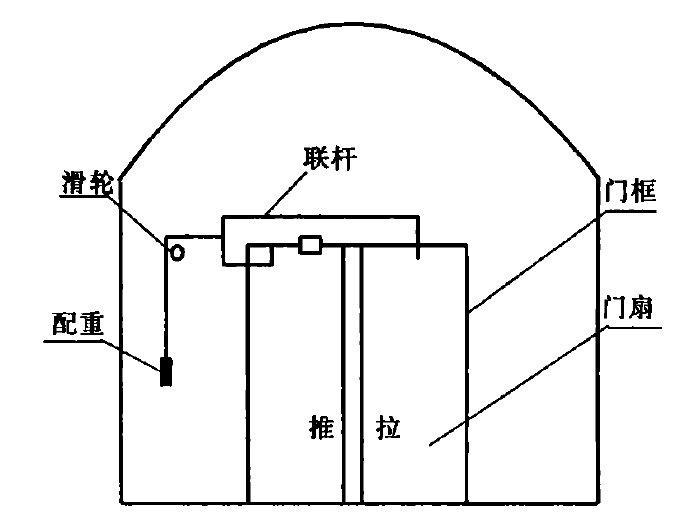

                                                                                                                                                                                                                                  圖 1 　無壓風門結構示意圖

1. 3 　主要特點

(1)開啟力小 ( ≤150 N) ,開啟力與風門前后壓差關系較小 ;

(2)雙向隔風 ,漏風量小 ,配置反向風門擋板 , 不需再設反向風門 ;

(3)關閉平穩 ,安全可靠 ;

(4)防腐、防潮、阻燃、強度大、不易變形 ;

(5)風門開啟角度≥90°。
