豎井一般均采用圓形或橢圓形斷面，其優點是承壓性能好、通風阻力小和便于施工。炮孔呈同心圓布置。同心圓數目一般為3 -5圈，其中最靠近開挖中心的1-2圈為掏槽孔，最外一圈為周邊孔，其余為輔助孔。 1 掏槽孔的形式     豎井掏槽孔的形式最常用的有以下兩種：     (1)圓錐形掏槽。圓錐形掏槽與工作面的夾角（傾角）一般為70°- 80°，掏槽孔比其他炮孔深0.2 -0.3m，各孔底間距不得小于0.2m，如圖8-13(a)所示。     (2)直孔桶形掏槽。圈徑通常為1.2-1.8m，孔數為4-7個。在堅硬巖石中爆破時，為減少巖石夾制力，除選用高威力炸藥和增加裝藥量以外，還可采用二級或三級掏槽，即布置多圈掏槽并按圈分次爆破，相鄰每圈間距為0.2 -0. 4m，由里向外逐圈擴大加深，如圖8-13(b)、(c)、(d)所示，各圈孔數分別控制在4-9個。

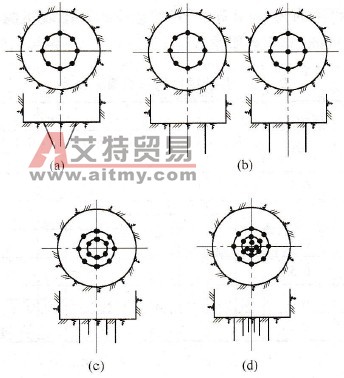

    圖8-13 豎井掘進的掏槽形式 (a)圓錐形掏槽；(b)一級桶形掏槽；(c)二級桶形掏槽；(d)三級桶形掏槽     為改善巖石破碎和拋擲效果，也可在井筒中心鉆鑿1-3個空孔，空孔深度較其他炮孔深0. 5m以上，并在孔底裝入少量炸藥，最后起爆。     采用圓錐形和直線桶形掏槽時，掏槽圈直徑和炮孔數目可參考表8-4選取。 表8-4掏槽圈直徑和炮孔數目

掏槽參數		巖石堅固性系數，
		1-3	4-6	7-9	10 -12	13 -16
掏槽圈直徑/m	圓錐掏槽	1.8 -2.2	2.0 -2.3	2 -2.5	2.2 -2.6	2.2 -2.8
	桶形掏槽	1.8 -2.0	1.6 -1.8	1.4～1.6	1.3 -1.5	1.2 -1.3
炮孔數目／個		4-5	4-6	5-7	6-8	7-9

2 輔助孔和周邊孔布置     輔助孔介于掏槽孔和周邊孔之間，可布置多圈。其最外圈與周邊孔距離應滿足光爆層要求，以0.5 -0.7m為宜。其余輔助孔的圈距取0.6-1.0m，按同心圈布置。孔距為0.8-1.2m。     周邊孔布置有兩種方式：     (1)采用深孔光面爆破，將周邊孔布置在井筒輪廓線上，孔距取0.4-0.6m。為便于打孔，孔略向外傾斜，孔底偏出輪廓線0. 05 -0.1m。 (2)采用非光面爆破時，則將炮孔布置在距井幫0.15 -0.3m的圓周上，孔距為0.6-0.8m。孔向外傾斜，使孔底落在掘進面輪廓線略外些。與深孔光面爆破相比，井幫易出現凹凸不平，巖壁破碎，穩定性差。
