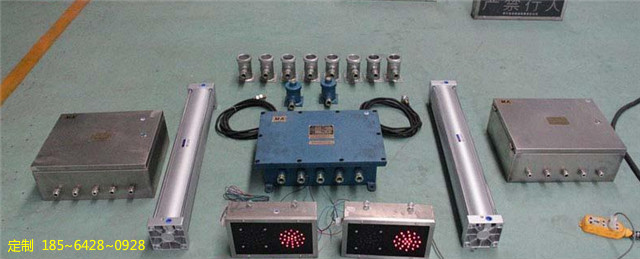

礦用風門語音報警裝置的組成和工作原理風門是煤礦井下最常見的通風構筑物之一, 它安設于不允許風流需要行人行車通過的巷道內。當風門打開后, 由于空氣壓力使部分新鮮氣流進入回風中去, 出現漏風, 造成采區及礦井有效風量的降低, 部分巷道風門同時打開, 還會造成風流短路, 導致受影響的工作面供風量大幅度減少, 瓦斯?jié)舛瘸? 給安全生產帶來嚴重威脅。為盡量縮短風門打開的時間, 減少風門漏風量, 我們設計制作了風門語音報警裝置, 該裝置可以及時給予語音報警提示, 使行人和通風工作人員重新關好風門或針對風門存在的問題進行維修。



一、風門語音報警裝置的組成和工作原理

1.裝置的組成

風門語音報警裝置由穩壓電源、風門傳感器、語音電路、語音輸出控制、放大電路和揚聲器等部分組成, 各部分的連接情況如圖 1 所示。

2.穩壓電源

安徽科技煤炭科技

該裝置采用分站電源供電, 目前供傳感器使用的電源電壓一般分 21V 和 18V 兩種, 為滿足裝置內各部分電路對工作電壓的要求, 需對分站電源作降壓穩壓處理。穩壓電源電路采用以集成穩壓塊 LM7806 為主的電子元件, 輸出直流電壓 6V, 供給裝置的其它電路作為工作電壓。

3.語音電路

語音電路將語音信息進行 A/D 轉換, 并將轉換后的數字信號存儲于語音芯片中。該芯片可存儲 20s 內的語音數字信號。

語音電路采用錄音鍵實現錄音和錄音的覆蓋修改。

語音電路的播音輸出采用接點的方式實現開關控制, 當接點打開, 語音電路不輸出信號; 接點閉合, 實現語音信號輸出, 經 D/A 轉換后傳至功放電路。

4.放大電路

主要通過 TEA2025 芯片實現功率放大作用, 語音信號經放大后, 通過揚聲器實現較強聲音的播放。

5.風門傳感器

風門傳感器主要由磁鐵和干簧管組成。磁鐵和干簧管成對安裝于風門邊和門框上, 安裝時磁鐵和固定干簧管的外殼部分必須對齊。當風門關閉時, 磁鐵磁場對干簧管中的移動簧片產生吸引力, 接點閉合; 當風門打開時, 干簧管的簧片因遠離磁場, 自動彈回, 接點打開。

6.控制電路

控制電路主要采用繼電器。6V 電源經風門傳感器的輸出接點接在繼電器上, 語音控制輸出接在繼電器常閉接點上。控制原理如下:

當風門關閉時, 風門傳感器的輸出接點閉合, 6V 電壓經閉合接點, 繼電器線圈有電, 語音控制的常閉接點被打開, 語音信號無輸出, 揚聲器無聲音。

當風門開啟時, 風門傳感器的輸出接點為斷開狀態, 繼電器線圈無電, 語音控制輸出為閉合狀態, 語音信號經過功放電路放大后, 通過揚聲器播放語音。

電路內接一紅色發光二極管, 風門開啟時, 發光二極管亮 ( 報警指示燈) 。

風門的開關狀態, 通過線路送至井下分站開入口, 再通過分站通訊送至地面中心站,實現風門開關狀態的監測。

7.語音選擇與錄制

( 1) 語音內容宜使用文明用語。我們使用的內容為: 您好, 風門已打開, 請您關好風門。在語言的前或后面, 可添加報警聲。礦用風門語音報警裝置的組成和工作原理
