本實用新型涉及一種礦井風門，具體為一種防突風門。

背景技術：

礦井下原來使用的防突風門主要采用紅磚、水泥構筑，磚墻結構防突風門構筑、拆建工程量大，施工時間長；除防突風門框架與門扇能重復利用外，其它構筑材料均屬于不可重復再利用，且墻垛拆除后，廢棄磚石等不能及時上井，造成井下質量標準化不達標。在現有技術中，關于風門的研究有很多。尤其是201320250646.6 一種防突風門，200920223222.4 新型自動控風防逆流防突風門。

申請?zhí)枮?01510314633.4還公開了一種 正反向防突風門卡皮帶防逆流裝置，應用于風門上，對于運輸皮帶處的可以起到明顯的效果。

技術實現要素：

本實用新型為了解決現有存在風門的施工效率低，成本高等問題，提供了一種防突風門。

本實用新型的技術方案是，一種防突風門，包括由左邊框、右邊框、上邊框、底邊框以及中框組成的風門框，風門框上設有風筒防逆流裝置、調節風窗、穿瓦斯管路孔、風水管路穿墻孔，防逆流調節風窗、行人風門、皮帶孔；中框和上邊框之間處設有風筒防逆流裝置、調節風窗、穿瓦斯管路孔，分別位于左、中、右位置；中框下方設有風水管路穿墻孔，防逆流調節風窗、行人風門，在底邊框上方和防逆流調節風窗之間設置皮帶孔。所述的風門框上為鋼架結構，所述的風門框上覆蓋鐵板。

本實用新型所述的風門，將原來采用的紅磚、水泥結構改造為由鋼架結構構成框架，框架空隙處用5mm厚的鋼板覆蓋，風門由上部設有風筒防逆流裝置、行人風門、防逆流控風調節口、卡皮帶裝置等幾部分組成，靠煤幫側均留有穿瓦斯管路、風水管路孔，卡皮帶裝置可以根據皮帶架安設位置左右靈活控制，并用螺絲裝置固牢；根據工作面風筒布設位置，風筒防逆流調節裝置同樣也可以左右靈活控制，并用螺絲裝置固牢；防逆流調節口留有插槽，根據工作面風量大小需求情況，同樣能起到控制風量的作用。風門的所有的構造部件均可以重復利用。

本發明結構設計合理，達到了風門的效果，而且節約了成本，提高了經濟效益。

附圖說明

圖1為本實用新型的結構示意圖；

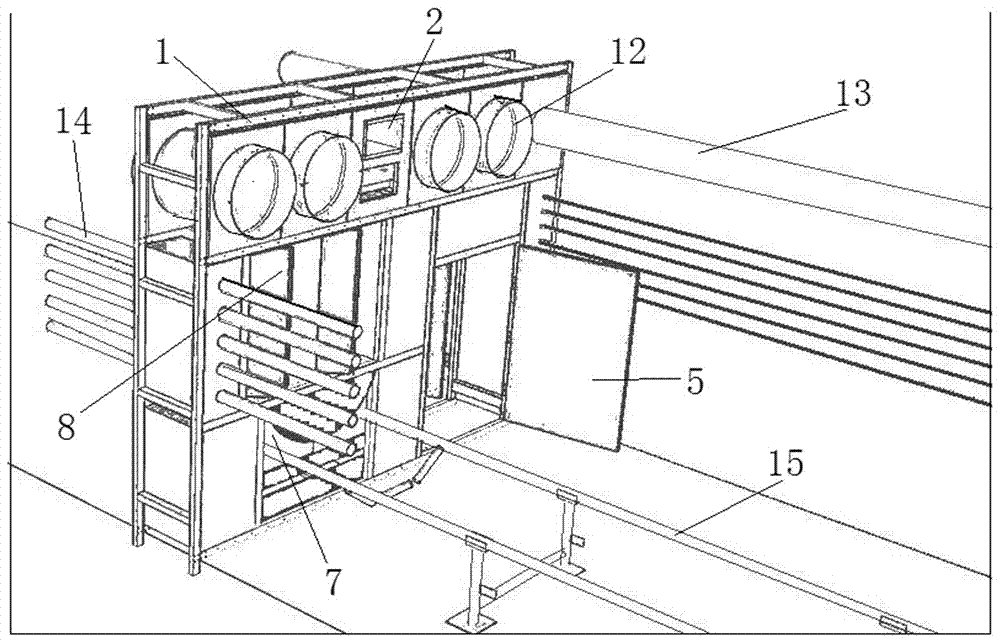

圖2為本實用新型的使用狀態圖；

圖中：1-上邊框、2-調節風窗、3-穿瓦斯管路孔、4-右邊框、5-行人風門、6-底邊框、7-皮帶孔、8-防逆流調節風窗、9-風水管路穿墻孔、10-左邊框、11-中框、12-風筒防逆流裝置、13-瓦斯管、14-風水管路、15-輸送機。

具體實施方式

如圖1所示意，一種防突風門，包括由左邊框10、右邊框4、上邊框1、底邊框6以及中框11組成的風門框，風門框上設有風筒防逆流裝置12、調節風窗2、穿瓦斯管路孔3、風水管路穿墻孔9，防逆流調節風窗8、行人風門5、皮帶孔7，中框11和上邊框1之間處左側設有風筒防逆流裝置12、中部設有調節風窗8、右側設有穿瓦斯管路孔3；中框11下方設有風水管路穿墻孔9，防逆流調節風窗8、行人風門5，在底邊框6上方和防逆流調節風窗8之間設置皮帶孔7。

所述的皮帶孔7內設置卡皮帶防逆流裝置。

所述的風門框?yàn)殇摷芙Y(jié)構，所述的風門框上覆蓋鐵板。除了穿孔的部位，全部為封閉式的鐵皮覆蓋，這樣起到全密封的效果。

如圖2所示意，將本防突風門放置于巷道內，通過打地錨、幫錨、頂錨加固，防突風門前后兩側頂部、兩幫、底部?jī)蛇呉灿锌祝梢源驅Υ┘庸蹄T互相拉緊，并增加了防突風門的使用過程中穩定性。安裝好風門后，瓦斯管13從穿瓦斯管路孔3中穿過，通風、通水的風水管路14從風水管路穿墻孔9中穿過，輸送機15從皮帶孔7內穿過，為了防止輸送機15中漏風，可以使用如專利申請?zhí)枮?01510314633.4記載的正反向防突風門卡皮帶防逆流裝置，既能保證煤炭輸送，又防止風流。
