檢查氣體流量、濃度都需要在抽放管道上事先安裝“標準孔板”，即安裝在圓管道中，用于測量管道中氣體、蒸汽或液體流量的一個節流裝置。當充滿管道的流體流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓降低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后

產生的壓差就越大。在節流件的前后安裝有測壓嘴，利用測壓嘴可以測定管道中流體的流量、濃度、壓力等。標準孔板如圖4 - 22所示。

圖4 -22標準孔板

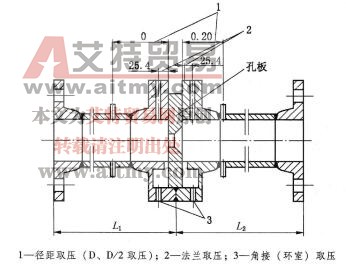

標準孔板外形結構及取壓方式如圖4 - 23所示。

圖4-23標準孔板外形結構及取壓方式
