一、隧道反坡段排水的一般方法

    隧道反坡段施工時因掘進作業面按下坡的方式向前推進，使地下水和施工用水積聚在工作面底部。為避免掘進過程中設備浸入水中和影響仰拱塊鋪設作業，TBM一般都隨機備有一套具有一定排水能力的排水系統。然而，當反坡地段處在富水區域內，有可能出現涌水時，還應制定出包括應急措施在內的施工排水方案。該方案主要包括引排水路徑及排水系統的組成與設置。

    引排水路徑一般根據工程是否有平行導坑而定。在有先行貫通的平行導坑的情況下，污水可通過就近的橫通道直接引入平行導坑水溝后順坡排出洞外。否則，必須采用多級集水坑和水泵的方式，將污水由低位到高位逐級引排過變坡點后，經仰拱塊中心水溝順坡排出洞外。

    排水系統主要由水泵、管路、集水坑等設施組成。其中水泵的技術性能、管路規格以及集水坑的容量、數量、位置和間隔距離等，應根據排水量的要求和作業特點進行合理配置。

    集水坑和排水泵通常沿隧道中心水溝間隔設置。集水坑的作用有兩個，其一是將工作面的污水由低位接引到高位；其二是防止高位的地下滲水順中心水溝流向工作面，以減少工作面積水和對仰拱鋪設作業的干擾。在具有平行導坑排水條件的情況下，必要時也可在橫通道與正洞的交匯處布設集水坑，以便就近將中心水溝集水坑內的污水轉引至平行導坑排水溝內。

    二、秦嶺Ⅰ線隧道反坡段排水實施方案

    秦嶺Ⅰ線隧道出口段從洞口起掘進3266 m以后，開始轉入3‰～11‰的反坡段施工，隧道的2666 m地段存在反坡段排水問題。據地質資料顯示，其中有1745 m處于富水區域。根據工程具體情況，確定采用工作面污水和地下水經橫通道排入Ⅱ線平行坑的引排方案，橫通道間距為420 m。

    （一）排水系統

    1．TBM工作面排水系統

    TBM工作面排水系統總排量為130 m³/h，由1臺流量為100 m³/h的泥漿泵、2臺流量各為15 m³/h的潛水泵、1個容量為20 m³的污水箱、1臺流量為156 m³/h的鎧裝泵及相關的排水管路組成。

    位于工作面的2臺潛水泵與泥漿泵并聯后，通過直徑為100 mm的鋼管，依次與設在16號拖車左側的污水箱、鎧裝泵相連，鎧裝泵排水口管道與設在17號拖車上的水管卷筒連接。潛水泵靠近刀盤后部設置，泥漿泵置于前外機架正下方，通過導鏈懸掛于機架，換步過程中將水泵提起，其他時間放下，水泵高度根據洞底積碴多少調整。根據工作面水量大小，泥漿泵和潛水泵可同時啟動，也可單獨啟動。當所抽排的污水和TBM各系統冷卻回水經管路進入水箱，接近其最高水位線時啟動鎧裝泵，并通過卷筒水管和排水管道，由橫通道將污水排入Ⅱ線平行導坑排水溝。

    卷筒水管可跟隨TBM掘進而延伸，當卷筒水管僅剩1～2圈時，應接長排水鋼管，卷回污水管，防止TBM拖拉后配套系統時將污水管拉斷。此處需專人負責卷筒水管的收放及尾部管路的檢查。

    污水進入污水箱后，經沉淀凈化處理，所含沙子、碎石殘存于水箱底部。正常掘進時每10～15天清理一次。如遇富水區，則應縮短清理時間間隔。

    2．TBM工作面?zhèn)溆门潘到y(tǒng)

    該系統用于工作面積水量超過130 m3/h時的情況。系統排水總量為400 m³/h，由2臺流量為200 m³/h的6ZX - 20型自吸泵和后接排水管組成。

    自吸泵懸掛于連接橋中層平臺下。排水管采用直徑為150 mm的鋼管或帶鋼絲軟管，布置于連接橋和后配套系統的左側，延伸至后配套系統尾部。后配套系統各拖車間的排水鋼管通過軟管連接。后配套系統以后至橫通道地段，以鋼管為主，置于仰拱塊左側，并經橫通道通往Ⅱ線平行導坑。后配套系統尾部與鋼管之間采用40～50 m軟管相連，作為TBM向前掘進的可調式伸展管道。為防止管路排水倒流對泵產生不良影響，在自吸泵與排水管間增設止回閥。為盡快將工作面水位降至30 cm以下，工作面排水系統的3臺水泵應與備用排水泵同時啟動，以保證設備和人員的安全。

    3．中心水溝截流排水系統

    本系統的作用是防止TBM后方的高位水通過中心水溝經仰拱塊作業區不斷流入掘進工作面，減輕工作面的抽排壓力和對仰拱塊鋪設作業的干擾。

    系統在Ⅰ線隧道DK77+524(距離變坡點約2 km)處設一大集水坑。TBM施工到該處時，預留1塊仰拱塊不鋪設，留出作為大集水坑，并配置1臺流量為65 m³/h的QW65-10-3型潛水泵，通過管道將截流的水排至就近的橫通道集水坑。橫通道集水坑中配1臺流量為108 m³/h的5DA-8型自吸泵。橫通道內架設一道直徑為150 mm的鋼管，與集水坑中的水泵相匹配，以便將TBM后部2 km范圍內的涌水匯集至此處，再由此抽排到Ⅱ線平行導坑排出。

    （二）排水系統主要設備機具配置（見表6-7）

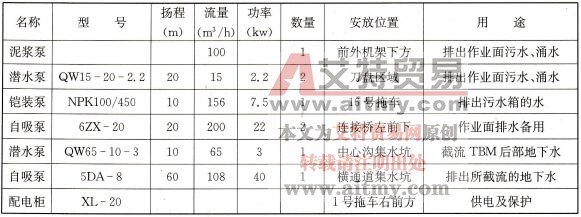

    表6-7    排水系統主要設備機具配置一覽表

    （三）勞力組織

    成立排水工班，下設3個小組，分別隨掘進和整備工班作業（見表6-8）。

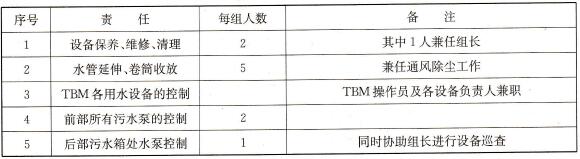

    表6-8    排水作業勞力組織表

    （四）排水系統的供電

    排水系統配置專用的配電箱，安裝于連接橋E02配電柜外側過道平臺上。常規情況下動力由TBM主變壓器供電，經E02柜輸出；當E02停電時，利用架設于橫通道及洞壁的電纜線，由Ⅱ線可移動變壓器供給。為保證排水，在配電柜、主機下部水泵處與后配套系統17號拖車污水管卷筒等處設應急照明燈，以保證充足的照明。
