預(yù)裂爆破參數(shù)主要有不耦合系數(shù)、炸藥品種、線裝藥密度以及孔徑和孔間距等。影響預(yù)裂爆破特征參數(shù)選擇的主要因素是巖體的節(jié)理、裂隙狀況、抗壓強(qiáng)度和特征阻抗。

    預(yù)裂爆破參數(shù)之間是相互影響的，對(duì)于每種巖石，當(dāng)孔徑確定之后，就應(yīng)該選擇適宜的炸藥品種、合理的不耦合系數(shù)、線裝藥密度和孔距，以取得良好的預(yù)裂爆破效果。

    1．孔徑

    各礦根據(jù)本礦現(xiàn)有設(shè)備，盡量選用小直徑鉆機(jī)，其鉆機(jī)直徑的變化范圍為150～250 mm。

    2．孔距

    合理的孔距應(yīng)使相鄰鉆孔的炸藥爆炸后產(chǎn)生的應(yīng)力波相互影響和疊加，以保證沿炮孔中心線拉開一條平整的裂縫。一般影響孔距大小的主要因素是孔徑、巖石的特征阻抗和巖石的抗拉強(qiáng)度。通常，孔距與孔徑的比值為6～15。巖石的特征阻抗及巖石的強(qiáng)度大且完整性好，孔距與孔徑的比值可大些；而巖石的特征阻抗及巖石強(qiáng)度小且節(jié)理裂隙多，孔距與孔徑的比值可小些。

    孔距和不耦合系數(shù)存在一定的函數(shù)關(guān)系，對(duì)于不同孔徑，其關(guān)系也不同。直徑為150 mm的鉆機(jī)，鉆孔間距為：

    a=19.4D(K-1)^-0.523,cm    (10-3-5)

式中a-鉆孔間距，cm；

    D-鉆孔直徑，cm；

    K-不耦合系數(shù)。

    3．不耦合系數(shù)

    在預(yù)裂孔爆破中，不耦合裝藥系數(shù)是影響爆破效果的重要因素，同樣影響到爆破效果的好壞。影響不耦合系數(shù)的主要因素是巖體的抗壓強(qiáng)度、預(yù)裂孔徑和炸藥品種。巖石抗壓強(qiáng)度小，不耦合系數(shù)大些；巖石抗壓強(qiáng)度大，不耦合系數(shù)小些。

    不耦合系數(shù)計(jì)算的經(jīng)驗(yàn)公式為：

    K=1+18. 32[Sc]^-0.26    (10-3-6)

式中K-不耦合系數(shù)；

    [Sc]-巖石極限抗壓強(qiáng)度，kg/m2。

    4．線裝藥密度

    影響線裝藥密度的主要因素是巖石抗壓強(qiáng)度和孔徑。巖石的抗壓強(qiáng)度大，孔徑大，線裝藥密度要大些。各礦線裝藥密度變化范圍一般在0.6～3.5  kg/m。各種巖石的線裝藥密度見表10-3-4。孔內(nèi)有水時(shí)線裝藥密度可降低45%～60%。預(yù)裂爆破參數(shù)見表10-3-5和表10-3-6。

    表10-3-4    各種巖石抗壓強(qiáng)度的線裝藥密度

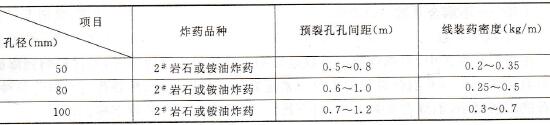

    表10-3-5    預(yù)裂爆破參數(shù)

    表10-3-6    精確預(yù)裂爆破建議參數(shù)表

    5．充填高度

    孔口充填高度的大小，關(guān)系到孔口段的預(yù)裂效果。根據(jù)各礦經(jīng)驗(yàn)，充填高度一般為3～4 m，多數(shù)礦山進(jìn)行充填，少數(shù)礦山不充填，從提高爆炸能量利用率的觀點(diǎn)來看，充填是有利的。預(yù)裂爆破參數(shù)，除了取決于礦巖物理力學(xué)性質(zhì)外，還與所保護(hù)地段的重要性有關(guān)，即靠近運(yùn)輸系統(tǒng)和最終邊幫地段取小值，不太重要地段取大值。

    圖10-3-4    預(yù)裂爆破炮孔布置圖

    1-預(yù)裂孔；2-緩沖孔；3-垂直深孔；4-境界線；5-三角巖體；

    a-臺(tái)階坡面角．b-3. 5～4 m
