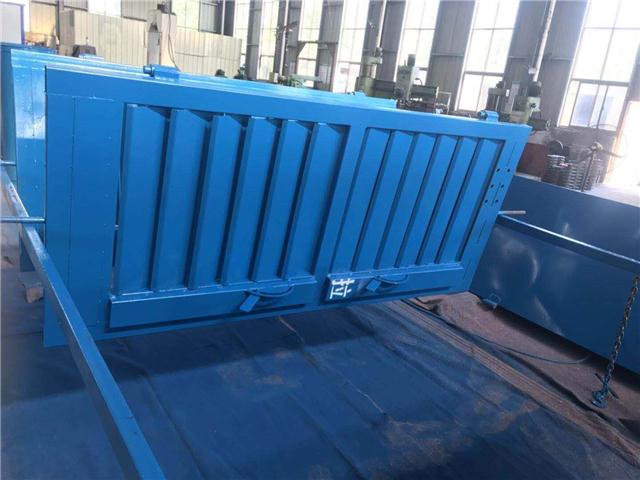

插板式無壓風門/插板式風門的制作方法
作者:helilong 時間：2019-06-27 10:19
插板式無壓風門/插板式風門的制作方法的制作方法
技術領域：
一種插板式風門技術領域[0001 ] 本實用新型涉及風門的技術領域。
技術背景[0002]在排風管道上利用風門調節管道風量開啟關閉管道，是一項很普遍的技術。目 前，比較常見的是手動風門，通過把手手動開啟及關閉風門，但是在手動風門內部的葉 片，在關閉時沒法達到氣密性100%。發明內容[0003]本實用新型目的是提供一種結構簡單，避免漏氣現象，安裝方便的插板式風 門。[0004]一種插板式風門，包括風門、蓋子、插板，風門上設置插板，沿插板的長度方向設置蓋子。[0005]本實用新型的風門上設置若干個補強擋片，補強擋片垂直與插板長度方向。[0006]本實用新型插板的內壁上設置墊片。[0007]本實用新型采用上述技術方案，與現有技術相比具有如下優點本實用新型 在風門上設置與鍘刀式葉片相匹配的插板，當關閉風門時，鍘刀式葉片卡在風門的插板 內，插板上設置蓋子，蓋子與風門之間采用法蘭對鎖，結構簡單，且提高了密封性。為 了防止漏氣，本實用新型在插板內壁上布置墊片，且避免了對葉片的損害。由于插板開 在風門上，占用空間小，安裝方便。
[0008]圖1是本實用新型的一種結構示意圖。[0009]圖2是圖1的俯視圖。
具體實施方式
[0010]
以下結合附圖對本實用新型的技術方案進行詳細說明[0011]如圖1、圖2所示，一種插板式風門，包括風門1、蓋子3、插板5，風門1上設 置插板5，沿插板5的長度方向設置蓋子3。[0012]如圖1所示，本實用新型的風門1上設置若干個補強擋片4，補強擋片4垂直與 插板5長度方向。[0013]如圖1所示，本實用新型插板5的內壁上設置墊片6。[0014]本實用新型在風門1上開設外部插板5，將鍘刀式葉片2沿著插板5關閉風門， 使鍘刀式葉片2與風門壁沒有間隙，風門在關閉時候，有風壓，制作與插板5長度方向垂 直的補強擋板4做補強，使鍘刀式葉片2不損壞，關閉后將蓋子3與風門1用法蘭對鎖， 中間通過墊片密封，提高風門內外的氣密性，而且占用空間小，安裝方便。
權利要求1.一種插板式風門，其特征在于包括風門(1)、蓋子(3)、插板(5)，風門 (1)上設置插板(5)，沿插板(5)的長度方向設置蓋子(3)。
2.根據權利要求1所述的插板式風門，其特征在于上述風門(1)上設置若干個補強 擋片(4)，補強擋片(4)垂直與插板(5)長度方向。
3.根據權利要求1所述的插板式風門，其特征在于上述插板(5)的內壁上設置墊片 (6)。
專利摘要一種插板式風門，涉及風門的技術領域。本實用新型包括風門、蓋子、插板，風門上設置插板，沿插板的長度方向設置蓋子。風門上設置若干個補強擋片，補強擋片垂直與插板長度方向。插板的內壁上設置墊片。本實用新型實現了結構簡單，避免漏氣現象，安裝方便的目的。
技術領域：
一種插板式風門技術領域[0001 ] 本實用新型涉及風門的技術領域。
技術背景[0002]在排風管道上利用風門調節管道風量開啟關閉管道，是一項很普遍的技術。目 前，比較常見的是手動風門，通過把手手動開啟及關閉風門，但是在手動風門內部的葉 片，在關閉時沒法達到氣密性100%。發明內容[0003]本實用新型目的是提供一種結構簡單，避免漏氣現象，安裝方便的插板式風 門。[0004]一種插板式風門，包括風門、蓋子、插板，風門上設置插板，沿插板的長度方向設置蓋子。[0005]本實用新型的風門上設置若干個補強擋片，補強擋片垂直與插板長度方向。[0006]本實用新型插板的內壁上設置墊片。[0007]本實用新型采用上述技術方案，與現有技術相比具有如下優點本實用新型 在風門上設置與鍘刀式葉片相匹配的插板，當關閉風門時，鍘刀式葉片卡在風門的插板 內，插板上設置蓋子，蓋子與風門之間采用法蘭對鎖，結構簡單，且提高了密封性。為 了防止漏氣，本實用新型在插板內壁上布置墊片，且避免了對葉片的損害。由于插板開 在風門上，占用空間小，安裝方便。
[0008]圖1是本實用新型的一種結構示意圖。[0009]圖2是圖1的俯視圖。
具體實施方式
[0010]
以下結合附圖對本實用新型的技術方案進行詳細說明[0011]如圖1、圖2所示，一種插板式風門，包括風門1、蓋子3、插板5，風門1上設 置插板5，沿插板5的長度方向設置蓋子3。[0012]如圖1所示，本實用新型的風門1上設置若干個補強擋片4，補強擋片4垂直與 插板5長度方向。[0013]如圖1所示，本實用新型插板5的內壁上設置墊片6。[0014]本實用新型在風門1上開設外部插板5，將鍘刀式葉片2沿著插板5關閉風門， 使鍘刀式葉片2與風門壁沒有間隙，風門在關閉時候，有風壓，制作與插板5長度方向垂 直的補強擋板4做補強，使鍘刀式葉片2不損壞，關閉后將蓋子3與風門1用法蘭對鎖， 中間通過墊片密封，提高風門內外的氣密性，而且占用空間小，安裝方便。
權利要求1.一種插板式風門，其特征在于包括風門(1)、蓋子(3)、插板(5)，風門 (1)上設置插板(5)，沿插板(5)的長度方向設置蓋子(3)。
2.根據權利要求1所述的插板式風門，其特征在于上述風門(1)上設置若干個補強 擋片(4)，補強擋片(4)垂直與插板(5)長度方向。
3.根據權利要求1所述的插板式風門，其特征在于上述插板(5)的內壁上設置墊片 (6)。
專利摘要一種插板式風門，涉及風門的技術領域。本實用新型包括風門、蓋子、插板，風門上設置插板，沿插板的長度方向設置蓋子。風門上設置若干個補強擋片，補強擋片垂直與插板長度方向。插板的內壁上設置墊片。本實用新型實現了結構簡單，避免漏氣現象，安裝方便的目的。
