和利隆煤礦施工液的主要機具壓鉆機

  液壓鉆機是煤礦施工抽放鉆孔、探水、注漿鉆孔的主要機具。井下使用的液壓鉆機要求是：電動機及附屬設備必須是防爆型，鉆機體積小、輕便，便于拆卸及搬運，能打任意角度的鉆孔。目前大量使用ZDY系列鉆機，其實物如圖6 35所示，結構如圖6 36所示，性能參數見表6 20。該鉆機的結構特點如下：

圖6 -35   ZDY - 650、ZDY -750型液壓鉆機

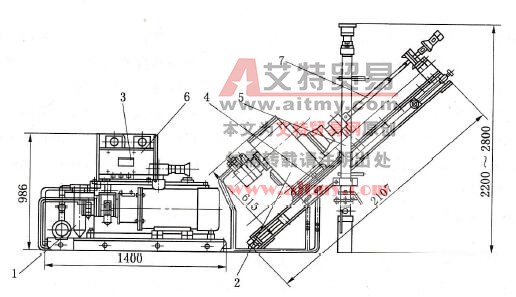

圖6-36 ZDY系列液壓鉆機結構

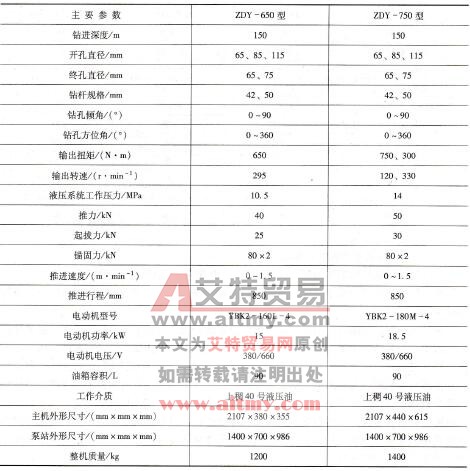

表6-20 ZDY系列液壓鉆機主要技術參數

    一是分立柱架和座架兩種鉆架形式，可根據巷道高低和使用選擇不同的鉆架。

    二是在打孔的同時能把網孔導管頂入孔內，這解決了在打孔不成形的松軟煤層中抽放瓦斯的關鍵性難題，所以該鉆機又叫導管鉆機或頂管鉆機。

    三是選用高壓密封鉆桿和底孔馬達，能將鉆進能力大大提高，所以該鉆機又稱為底孑L馬達鉆機。

    四是配備一臺高壓水發生器和選用高壓密封鉆桿，能對透氣性低的煤層進行割縫，從而提高瓦斯抽放效率，縮短抽放時間。該鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。

    隨著開采深度的加大，地應力越來越大，瓦斯壓力越來越大，要求的鉆進能力隨之增大，所以大功率鉆機使用量越來越多。煤炭科學研究總院西安研究院生產的ZDY系列鉆機的技術參數見表6 - 21。

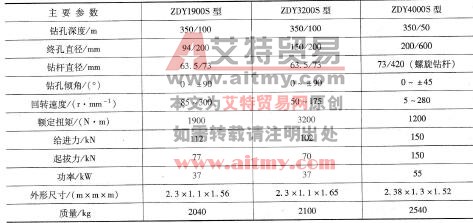

表6 - 21煤炭科學研究總院西安研究院部分鉆機技術參數
