為了全面掌握與管理井下瓦斯抽采情況，需要在總管、支管和各個鉆場安設流量計。目前井下一般采用孔板流量計。孔板流量計由孔板、取壓嘴和鋼管組成，如圖6 -78所示。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板。不同管道內徑的孔板，其結構形式是幾何相似的。孔板流量計的工作原理如圖6 -79所示。

    孔板流量計的工作原理是：中央開有銳角圓孔的一薄片插入水平直管中，當管內流動的流體通過孔口時，因流通截面突然減小，流速驟增，隨著流體動能的增加，勢必造成靜壓能的下降，由于靜壓能下降的程度隨流量的大小而變化，所以測定壓力差即可以知道流量。因流體慣性的作用，流通截面面積最小處是在比孔板稍微偏下的下游位置，該處的截面面積比圓孔的截面面積更小，這個最小的流通截面面積稱為縮脈。縮脈的位置隨Re而變化。如果不考慮通過孔板的阻力損失，在水平管截面1-1和截面2-2之間列出伯努利方程，則



整理得




  1-孔板；2-測量管；3-鋼管

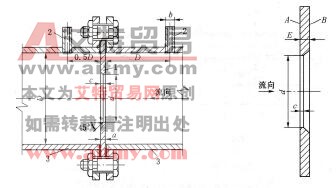

圖6 78  孔板流量計及孔板結構

    在孔板流量計上安裝U形管液柱壓差計，是為了求得式(6-53)中的壓差P1 -P2。但測壓口并不是開在1-1和2-2截面處，而一般都在緊靠孔口的前后，所以實際測得的壓差并非P1 -P2，以孔口前后的壓差代替式中的P1 -P2,時，式(6-53)必須校正。設U形管液柱壓差計的讀數為h，指示液的密度為ρ指，管中流體的密度為ρ，則孔口前后的壓差為h (ρ指 -ρ)g。同時，由于縮脈處的截面面積A2難以知道，而小孔的截面面積Ao是可以計算的，所以可用小孔處的流速u0來代替u2。此外，液體經過孔板時還產生一定的能量損失。綜合考慮上述3個方面的影響，引入校正系數C，將u0實測壓差代入得



根據連續性方程式



代人上式，整理得



并令





圖6 -79孔板流量計工作原理

C0稱為孔流系數，則得



    管路中的流量qv為

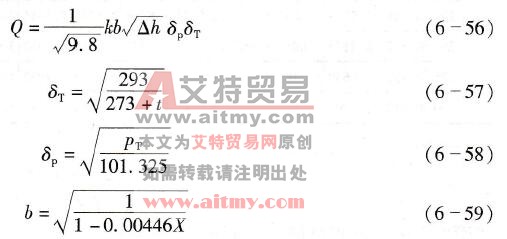

    由于所測h值與實際值有偏差，流體通過孔板時會產生局部阻力損失，流體的重度、黏度與孔板截面面積對流速分布均有影響，故上述方程式還無法直接應用，需要實驗室的測定和修正。孔流系數C0的數值一般由實驗室測定。當Re超過某個限定值之后，C0亦趨于定值。流量計所測定的流量范圍一般應取在C0為定值的區域，其值為0.6~0.7。標準孔板測定的瓦斯混合流量的一般公式為



式中  Q-用標準孔板測定的混合瓦斯流量，m3／min；

    △h-在孔板前后端所測之壓差，Pa;

    k-孔板流量特性系數，可以根據孔的面積與管路斷面積之比（截面比）m及

    管路直徑D從表6-36中查取；

    b-瓦斯?jié)舛刃Ｕ禂?shù)；

    x-管路內的瓦斯?jié)舛龋?；

    δp-壓力校正數；

    pT-孔板上風端測得的絕對壓力，kPa；

    δT-溫度校正系數；

    t-管內測點溫度，℃；

    m-截面比；

    D-管道直徑，m；

    計算管內純瓦斯流量的公式為

    Q純=QX

    孔板流量計因構造簡單，準確度高，被廣泛應用，其缺點是流體經過孔口時的能量損失較大，大部分的壓降無法恢復而失掉。

    對于D和D/2的取壓孔板，采用下式計算混合瓦斯量：

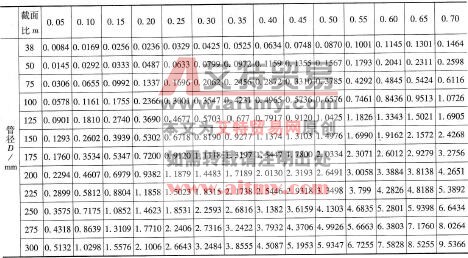

表6 36孔板流量特性系數



    k=0. 01251αβ2εD2    (6- 61)

    β= d/D

式中  k-孔板流量計實際流量特性系數；

    Qc-工作狀態下混合瓦斯的體積流量，m3／h；

    α-流量系數，與孔板直徑比和雷諾數有關，見表6-37;

    β-孔板直徑比；

    ε-流束膨脹系數；

    D-管道內徑，mm；

    h20 -20℃時的壓差，9.8 Pa；

    ρ-工作狀態下孔板上游取壓孔處的瓦斯密度，kg/m3。

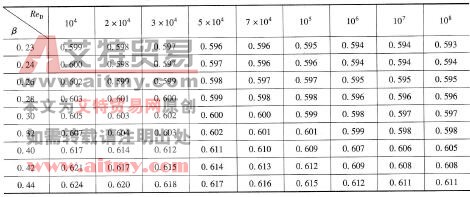

表6-37 D和D/2取壓孔板的流量系數

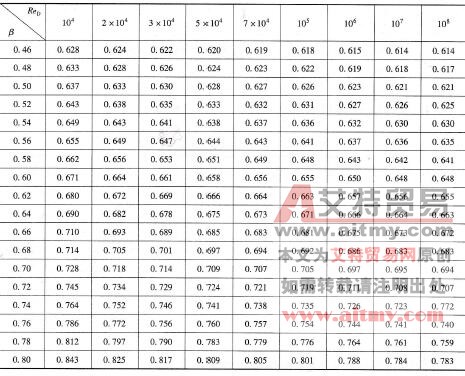

表6-37（續）



    雷諾數按下式計算：



式中M——工作狀態下的質量流量，kg/h；

    ζ——工作狀態下的瓦斯動力黏度，Pa·s，見表6-38。

表6-38在0℃和1個標準大氣壓時瓦斯與空氣的混合氣體動力黏度表  Pa·s



表6 38（續）    Pa·s



    D和D/2取壓孔板適用的最小雷諾數Re Dmin，見表6-39。

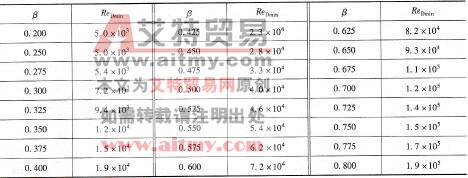

表6-39 D和D/2取壓孔板的最小雷諾數





式中△p——壓差，Pa；

    p1——孔板上游側取壓孔的瓦斯絕對靜壓力，Pa;

    k——等熵指數，對于空氣k=1.4，對于瓦斯，k=1.32。

    工作狀態下，千瓦斯的密度可按下式計算：



式中ρ0——標準狀態下的瓦斯密度，kg/m3；

    ρ——工作狀態下的瓦斯密度，kg/m3；

    P1-工作狀態下的瓦斯壓力，Pa；

    T1——工作狀態下的瓦斯溫度，℃；

    To——標準狀態下的絕對溫度，To=273. 15  K;

    z-瓦斯壓縮系數，在標準狀態下，對于空氣，z=1，對于瓦斯，z=0.998。

    干瓦斯在20℃和1個標準大氣壓(101325 Pa)狀態下的密度見表6-40。

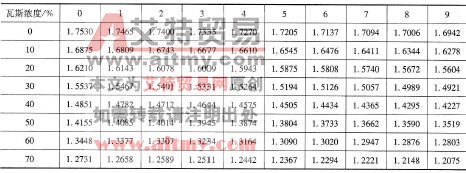

表6 -40甲烷與空氣混合氣體在20℃和1標準大氣壓下的密度值
