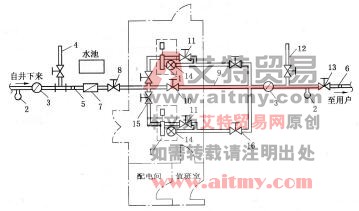

瓦斯泵房的管路配置包括出入管路系統、閥門、放空管和補償管路系統等設備。瓦斯泵房的附屬設備有放水器，防爆、防回火裝置，流量測定裝置，采樣孔和汽水分離器。瓦斯泵房的管路布置及其附屬裝置如圖6 -72所示。

1-瓦斯泵；2-放水器；3-防爆、防回火裝置；4-入口放空管；5-入口負壓和濃度測定孔；

6-出口正壓和濃度測定孔；7-流量計；8-入口總閥門；9-大循環管（回轉式鼓風機用）；

10-大循環管閥門；11-小循環管閥門（回轉式鼓風機用）；12-出口放空管；13-出口總閥門；

    14 -汽水分離器（水環真空泵用）；15 -瓦斯泵入口閥門；16-瓦斯泵出口閥門

    圖6 -72瓦斯泵房布置示意圖

    井下抽采瓦斯的條件比較復雜，加上抽采鉆孔及抽采管路都有漏氣的可能，導致有的抽采地點抽采出的瓦斯濃度比較低（有時低于10%）。抽采管路內瓦斯濃度下降到爆炸下限也是有可能的，而干式抽采瓦斯泵的葉輪無水環封閉，產生機械摩擦火花引爆瓦斯的可能也是存在的。為了防止引爆瓦斯沿管路向井下傳播而破壞抽采系統和威脅礦井安全，泵房附近管道應設置放水器及防爆、防回火、防回水裝置，設置放空管及壓力、流量、濃度測量裝置，并應設置采樣孔、閥門等附屬裝置。放空管設置在泵的進出口，管徑應大于或等于泵的進出口直徑，放空管的管口要高出泵房屋頂3m以上。
