水環真空泵由泵體、葉輪、前后端蓋（兩件）、前后分配器、軸、前后軸承部件、閥板部件等組成，如圖6 - 69所示。水環真空泵細部圖如圖6-70所示。軸偏心地安裝在泵體中，葉輪與軸為過盈配合，泵兩端面的總間隙由泵體和分配器之間的墊來調整，在裝配時由前端定位來首先確定單面間隙。葉輪與分配器端面間隙的大小對氣體的泄漏有較大影響，因而裝配時必須予以保證。對于葉輪直徑大于500 mm的泵，單面控制在0.25~0.35 mm之間，兩端總間隙為0.5~0.7 mm之間。

    填料裝在兩端蓋內，密封液經由端蓋中的孔進入填料室，以冷卻填料及加強密封效果。當機械封孔時，機械密封安裝在填料室腔，填料壓蓋換成機械密封壓蓋。在前后分配器上均設有吸排氣月牙形孔和橢圓形排氣孔，并安裝有閥板部件。閥板的作用是當葉輪片間的氣體壓力達到排氣壓力時，在月牙形排氣口以前就將氣體排出，減少了因氣體壓力過大而加大功率消耗。

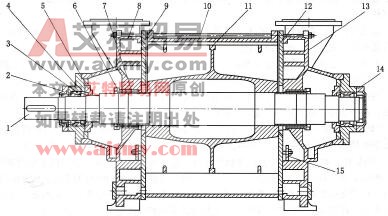

1-泵軸；2-前軸承壓蓋；3軸承；4-軸承座；5-軸承擋蓋；6-填料壓蓋；7軸套；8-前泵蓋；9-前分

    配板；10-泵體；11-葉輪；12-后分配板；13-后泵蓋；14-后軸承壓蓋；15-排氣閥板部件

    圖6 -69   2BEC40 -100型水環真空泵結構

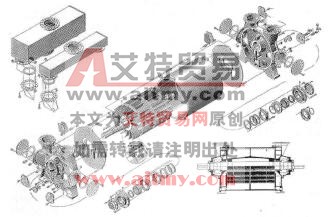

圖6-70水環真空泵細部圖
